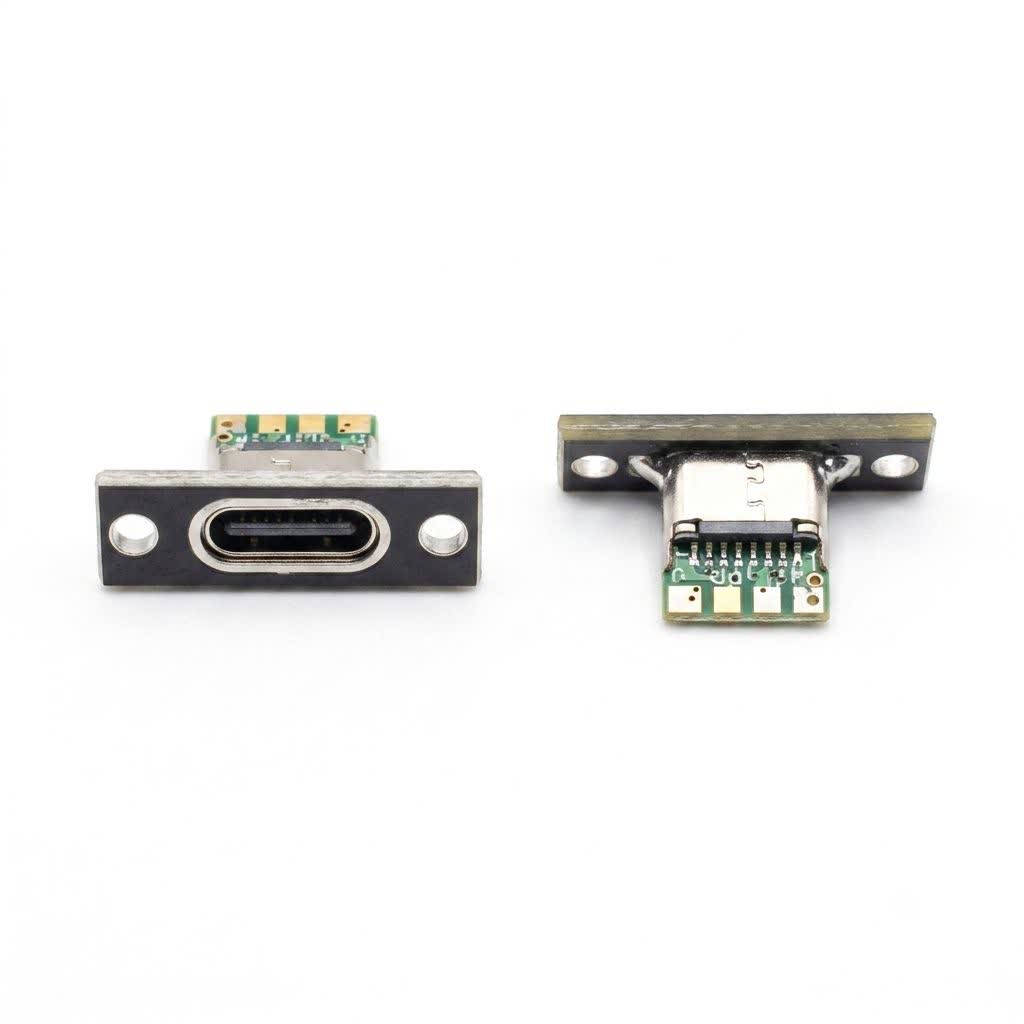

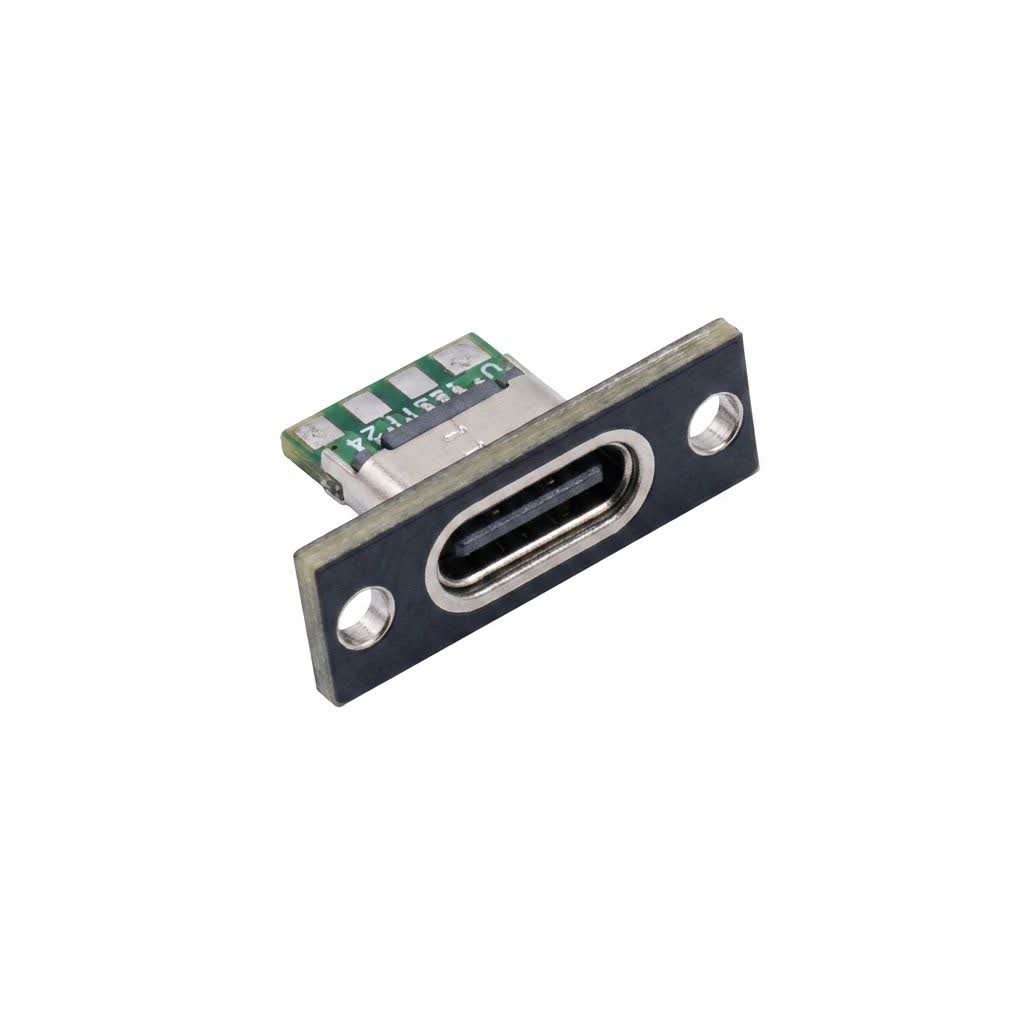

در میان انواع کانکتورهای پورت USB-C، پورتهای با بدنه فلزی به دلیل مقاومت بالا در برابر استهلاک و ضربه، جایگاه ویژهای در طراحیهای صنعتی و کارگاهی دارند. سوکت مادگی ۸۸۶ Type-C رو پنلی فلزی ۴ پین یک کانکتور بسیار محکم و جمعوجور است که به طور خاص برای نصب روی لبه بردها یا بدنه (پنل) جعبههای پروژه طراحی شده است.
این سوکت با بدنه فلزی تقویتشده (Shielded)، علاوه بر محافظت فیزیکی عالی در برابر قطع و وصل مکرر کابل، مقاومت بسیار خوبی در برابر نویزهای الکترومغناطیسی محیطی ارائه میدهد.
ویژگیهای برجسته و مزایای فنی
- بدنه فلزی مستحکم (Metal Shell): پوشش تمام فلزی اطراف سوکت مانع از شکستگی، شل شدن یا تغییر شکل دهانه درگاه در طول زمان میشود.

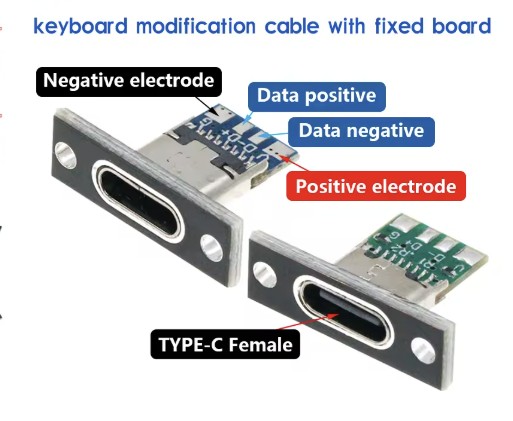

- پیکربندی ۴ پین استاندارد: این کانکتور دارای ۴ پایه خروجی اصلی (شامل VCC (مثبت)، GND (منفی)، D+ و D- (دیتا)) است. این ویژگی سیمکشی و لحیمکاری را نسبت به مدلهای ۱۶ یا ۲۴ پین بسیار سادهتر میکند.
- شیلد محافظ نویز: ساختار فلزی محصول مانند یک شیلد محافظ عمل کرده و نویزهای ناشی از جریانهای محیطی را در مسیر انتقال داده به حداقل میرساند.
- طراحی تخت روپنلی (886 Model): به دلیل داشتن لبههای تخت در طرفین، به راحتی در شکافهای پنلی جا میافتد و پایداری بالایی روی بدنه کیس یا برد دارد.
کاربردهای اصلی (چه زمانی به این کانکتور نیاز دارید؟)
- طراحی و ساخت پاوربانکهای دستساز:
اگر در حال ساخت پاوربانک با باتریهای ۱۸۶۵۰ و برد شارژر هستید، این کانکتور به عنوان درگاه ورودی (شارژ پاوربانک) یا خروجی به شما یک پورت بادوام و فیت روی جعبه میدهد.
- پروژههای میکروکنترلری و اینترنت اشیاء (IoT):
برای اتصال بردهای آردوئینو، ESP32 یا رزبری پای به بدنه جعبه پروژه، به طوری که پورت اصلی برد در اثر کشیده شدن کابل آسیب نبیند.
- تعمیر و تعویض پورتهای آسیبدیده:
بسیاری از اسپیکرهای شارژی، چراغقوهها، و دستگاههای اندازهگیری به مرور زمان پورت شارژشان میشکند. مدل ۸۸۶ فلزی بهترین جایگزین برای افزایش طول عمر این دستگاهها پس از تعمیر است.
- تولید کیسها و باکسهای آزمایشگاهی:
به عنوان درگاه تغذیه ۵ ولت روی بدنه پروژههای دانشجویی و صنعتی.

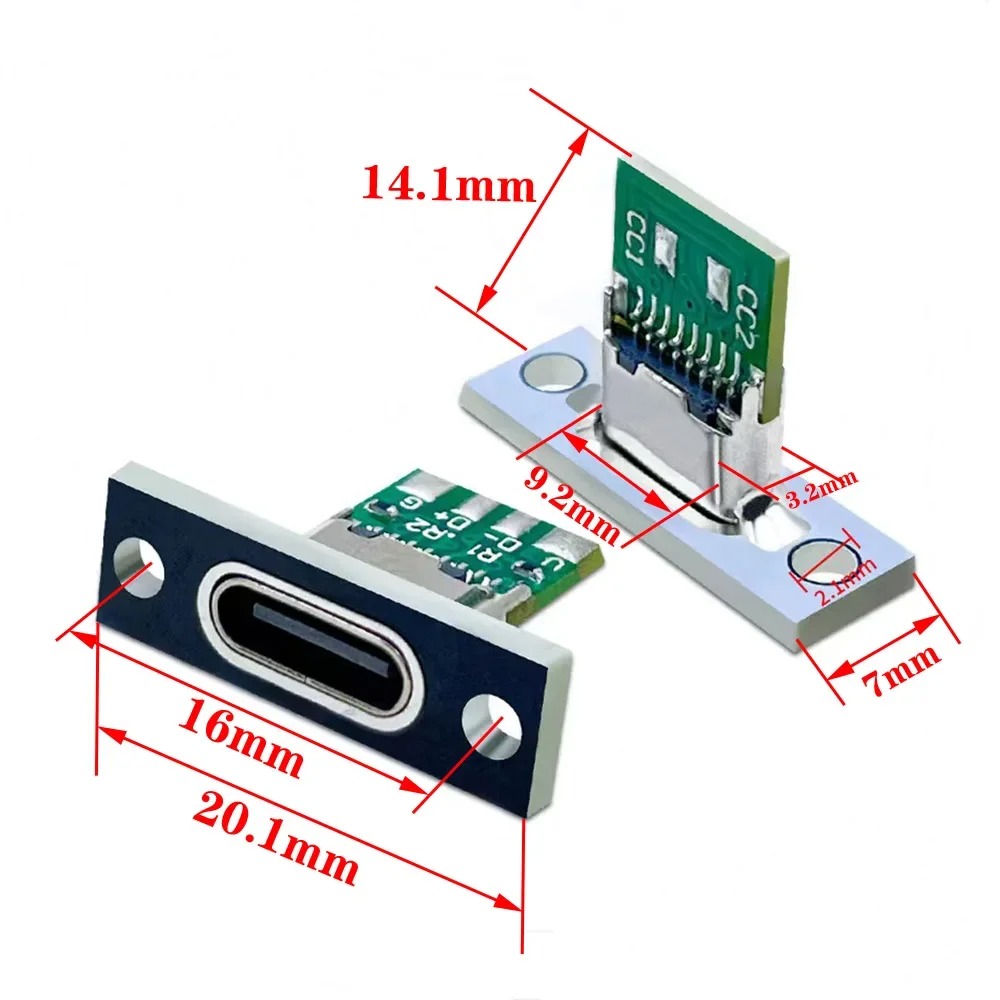

مشخصات فنی در یک نگاه
- نوع قطعه: سوکت مادگی Type-C (تیپ سی)
- مدل بدنه: ۸۸۶ رو پنلی / لبهدار
- جنس بدنه: فلزی (آلیاژ قلع/نیکل مقاوم به زنگزدگی)
- تعداد پایهها: ۴ پین (قابلیت انتقال شارژ و دیتای USB 2.0)
- نحوه اتصال: لحیمکاری روی برد یا اتصال سیم به پایههای خروجی
