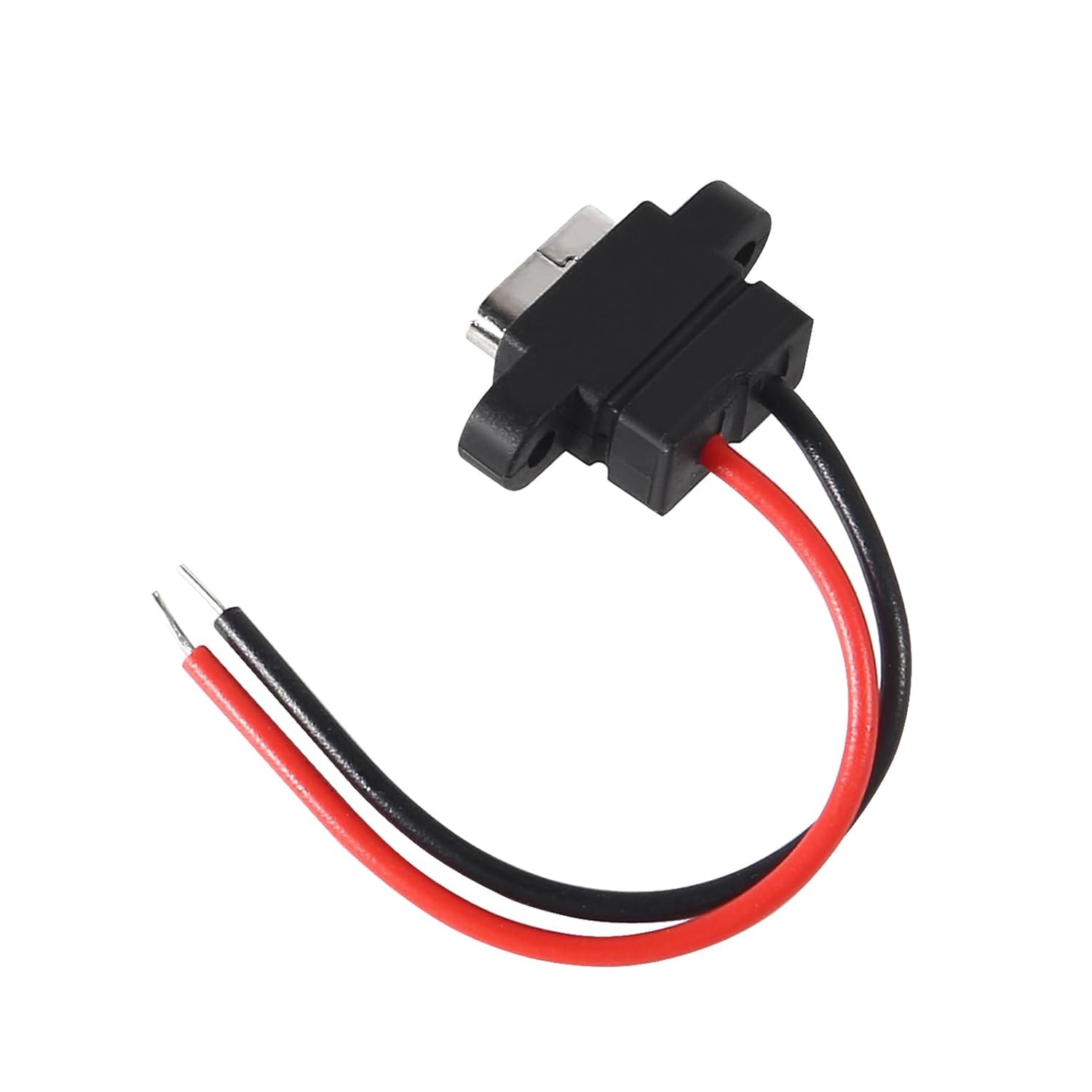

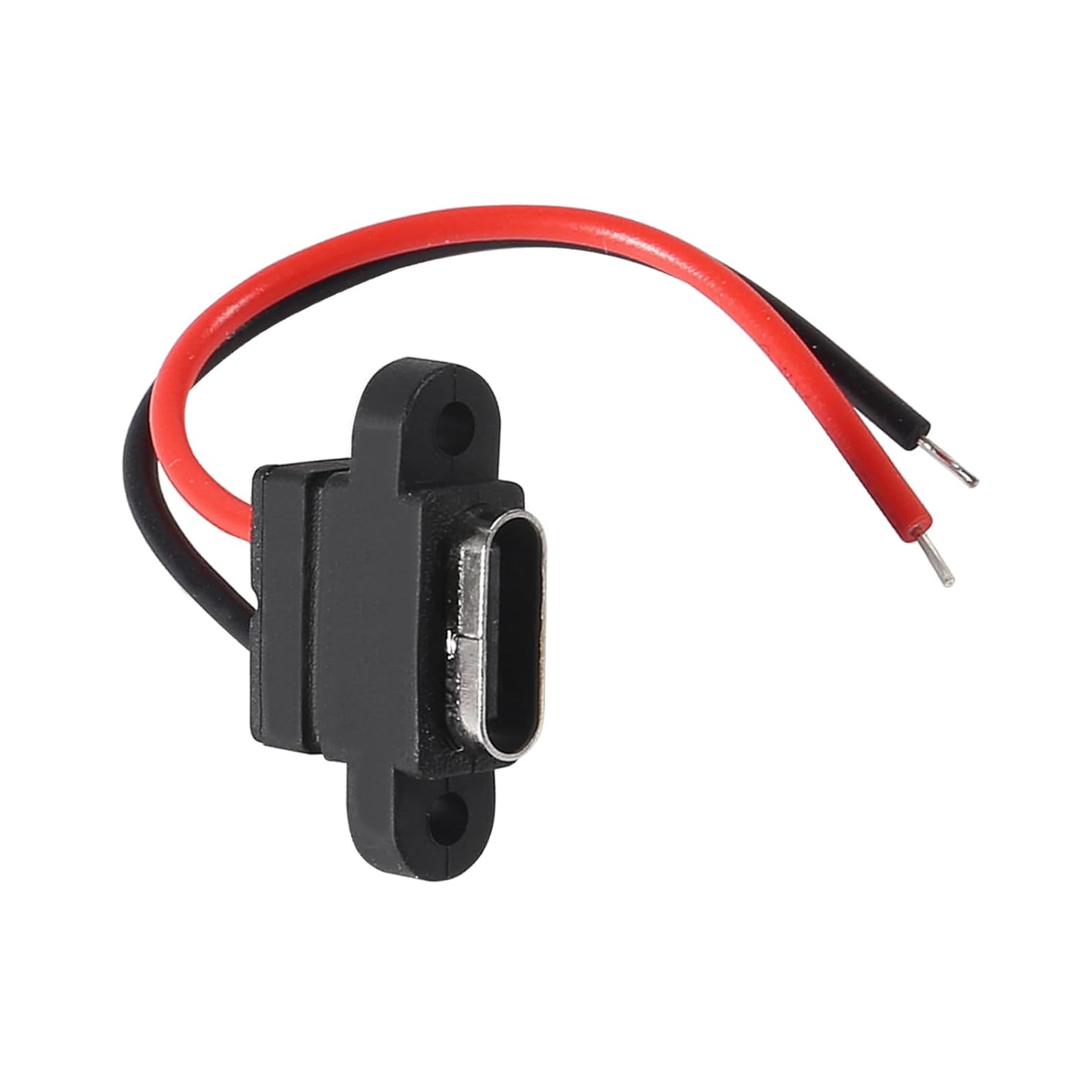

کانکتور مادگی تایپ C جاپیچ دار سیم دار

با گسترش استاندارد USB Type-C به عنوان پورت مرجع برای انتقال شارژ سریع و انتقال داده، نیاز به تعبیه این پورت روی پنل بیرونی جعبه‌ها و تجهیزات دست‌ساز الکترونیکی افزایش یافته است. لحیم کردن پورت‌های Type-C مستقیماً روی برد و در لبه جعبه اغلب به دلیل اعمال فشار هنگام جا زدن کابل منجر به شکستن پایه‌ها یا آسیب به باکس می‌شود.

کانکتور مادگی Type-C پنلی جاپیچ‌دار سیم‌دار بهترین راه‌حل برای حل این مسئله است. این کانکتور دارای دو گوشواره جاپیچ استاندارد است که از داخل یا خارج بر روی شکاف بدنه پیچ می‌شود و نیروهای وارده به پورت، مستقیماً توسط بدنه دستگاه خنثی خواهد شد، نه اتصالات ظریف مدار چاپی.

مهم‌ترین ویژگی‌ها و مزایا

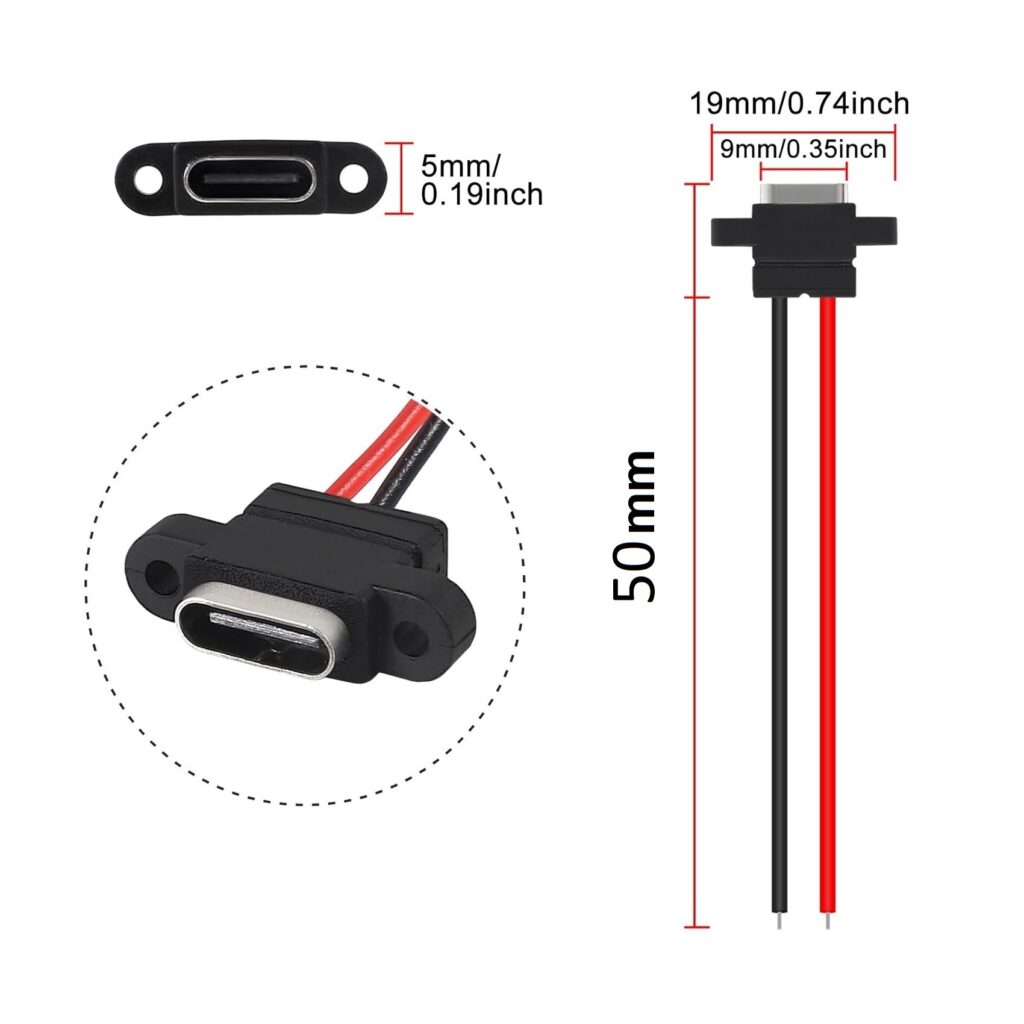

1. نصب بسیار آسان (Panel Mount):وجود دو حفره در طرفین اجازه می‌دهد تا پورت را به کمک دو عدد پیچ M2 یا M3 محکم روی پنل ببندید.
2. کابل آماده و حذف لحیم‌کاری دشوار:پین‌های Type-C فوق‌العاده ظریف هستند. وجود کابل چندرشته‌ای پرس‌شده از پیش، کار مونتاژ را به اتصال چند رشته سیم ساده (مثبت، منفی و دیتای مثبت و منفی) محدود می‌کند.
3. دوام مکانیکی بالا:روکش قالبی تزریقی (Molded) مانع از کشیدگی و قطعی سیم‌ها در برابر لرزش و فشار مکرر می‌شود.
4. پشتیبانی از شارژ و دیتا:مناسب برای انتقال جریان شارژ (۵ ولت تا آمپراژهای رایج مانند ۲ الی ۳ آمپر بسته به ضخامت سیم) و انتقال داده با استاندارد USB 2.0.

مشخصات فنی

کاربردها

• باکس‌های پرینت سه‌بعدی شده (3D Print) برای پروژه‌های آردوینو، ESP32 و رزبری‌پای
• افزودن پورت شارژ تایپ‌سی به پاوربانک‌های دست‌ساز و پکیج‌های باتری لیتیومی (۱۸۶۵۰ و لیتیوم‌پلیمر)
• ماژول‌های شارژ باتری مانند ماژول‌های سری TP4056 و ماژول‌های فست شارژ
• ساخت منبع تغذیه پرتابل آزمایشگاهی و تعمیرگاهی
• کیس‌های صنعتی، صوتی و تجهیزات اتوماسیون که نیاز به پورت خروجی/ورودی در قسمت جلو دارند

نکات نصب و راه‌اندازی

• قبل از بستن نهایی، پلاریته سیم‌ها (قرمز = مثبت، مشکی = منفی) را به وسیله مولتی‌متر تست بوق (Continuity) چک کنید تا از تطابق پین‌اوت مطمئن شوید.
• برای آب‌بندی بهتر در جعبه‌های بیرونی یا ضدآب (IP Rated)، می‌توانید از واشر نازک سیلیکونی دور پورت یا چسب حرارتی
