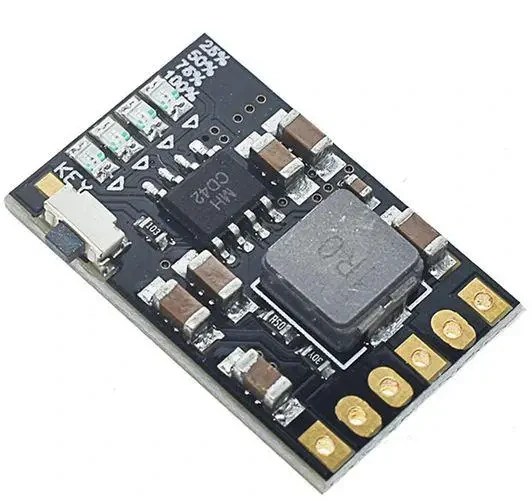

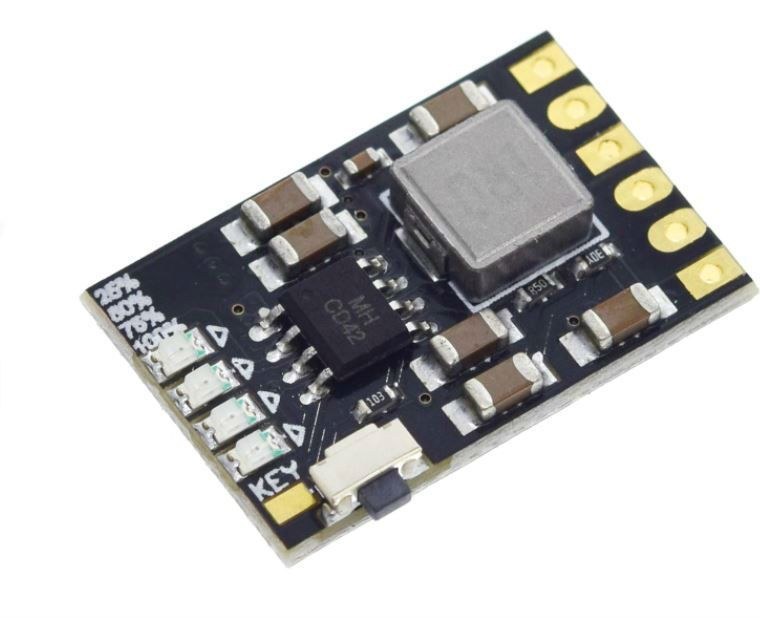

ماژول MH-CD42 یک برد کاربردی برای شارژ، محافظت و تأمین خروجی باتری‌های لیتیومی تک‌سل مانند باتری‌های 18650، لیتیوم‌یون و لیتیوم‌پلیمر 3.7 ولت است. این ماژول با داشتن نمایشگر دیجیتال درصد شارژ باتری، امکان مشاهده سریع وضعیت باقی‌مانده انرژی را فراهم می‌کند و برای پروژه‌های قابل‌حمل، پاوربانک‌های کوچک، چراغ‌های شارژی، اسپیکر، بردهای آردوینو و تجهیزات الکترونیکی DIY انتخابی مناسب محسوب می‌شود.

این برد معمولاً از ورودی 5 ولت برای شارژ باتری استفاده کرده و با مدار افزاینده داخلی، خروجی مناسب برای تغذیه دستگاه‌های USB یا پروژه‌های 5 ولتی فراهم می‌کند. نمایشگر روی ماژول، میزان تقریبی شارژ باتری را به‌صورت درصد نشان می‌دهد تا بتوانید زمان مناسب شارژ مجدد باتری را بهتر مدیریت کنید.

نکته مهم: این ماژول برای باتری‌های لیتیومی تک‌سل 3.7 ولت طراحی شده است. باتری‌های چندسل، باتری 9 ولت، سرب‌اسید یا باتری‌های غیرقابل‌شارژ را به آن متصل نکنید.

ویژگی‌ها و مزایا

• مناسب برای شارژ باتری لیتیومی تک‌سل 3.7 ولت
• سازگار با باتری‌های 18650، Li-ion و Li-Po
• مجهز به نمایشگر درصد شارژ باتری
• دارای قابلیت شارژ و دشارژ در یک برد کوچک
• مناسب برای ساخت پاوربانک و منابع تغذیه قابل‌حمل
• ورودی 5 ولت از طریق درگاه USB / Type-C یا Micro USB، بسته به نسخه ماژول
• خروجی 5 ولت برای تغذیه تجهیزات کم‌مصرف USB
• طراحی کوچک، سبک و مناسب پروژه‌های الکترونیکی
• کاربردی برای آردوینو، ESP8266، ESP32، چراغ اضطراری، اسپیکر شارژی و پروژه‌های DIY

کاربردهای ماژول MH-CD42

• ساخت پاوربانک تک‌سل با باتری 18650
• شارژر باتری لیتیوم‌یون و لیتیوم‌پلیمر
• منبع تغذیه قابل‌حمل برای پروژه‌های آردوینو و ESP
• چراغ‌قوه و چراغ اضطراری شارژی
• اسپیکر بلوتوث، رادیو و دستگاه‌های قابل‌حمل
• پروژه‌های رباتیک و الکترونیک آموزشی
• نمایش میزان شارژ باقی‌مانده باتری در پروژه‌ها

نکات استفاده

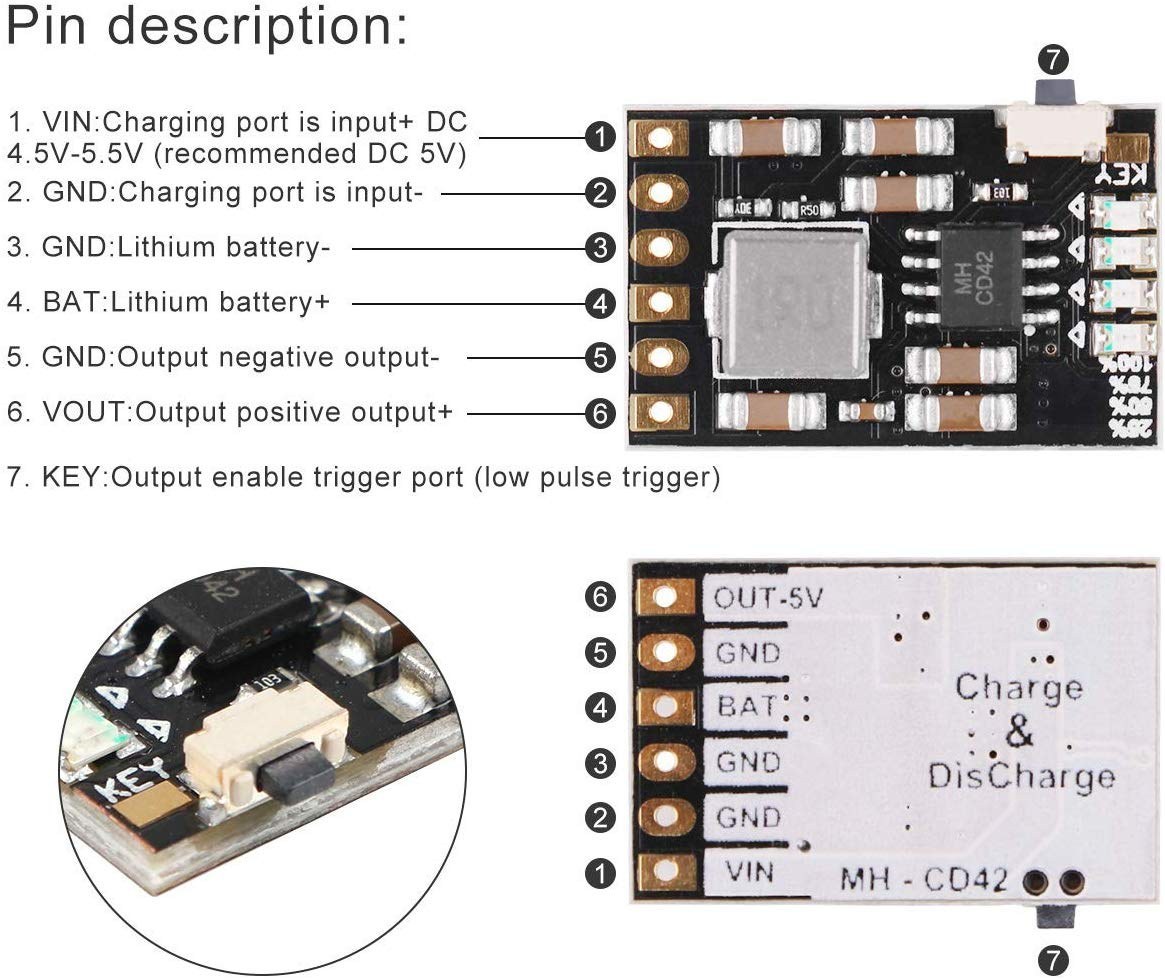

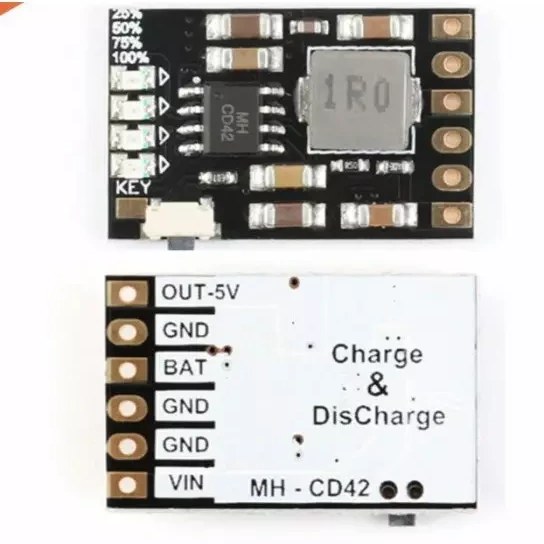

1. قطب مثبت و منفی باتری را با دقت به پایه‌های B+ و B- متصل کنید.
2. برای ایمنی بیشتر، از باتری لیتیومی سالم و ترجیحاً دارای مدار محافظ استفاده کنید.
3. خروجی ماژول را متناسب با توان مصرفی پروژه انتخاب کنید؛ اتصال بارهای پرمصرف می‌تواند باعث افت ولتاژ یا داغ شدن برد شود.
4. هنگام شارژ، ماژول را روی سطح غیرقابل‌اشتعال قرار دهید و از باتری آسیب‌دیده یا بادکرده استفاده نکنید.
5. درصد نمایش‌داده‌شده روی نمایشگر، معمولاً یک مقدار تقریبی از وضعیت شارژ باتری است.
