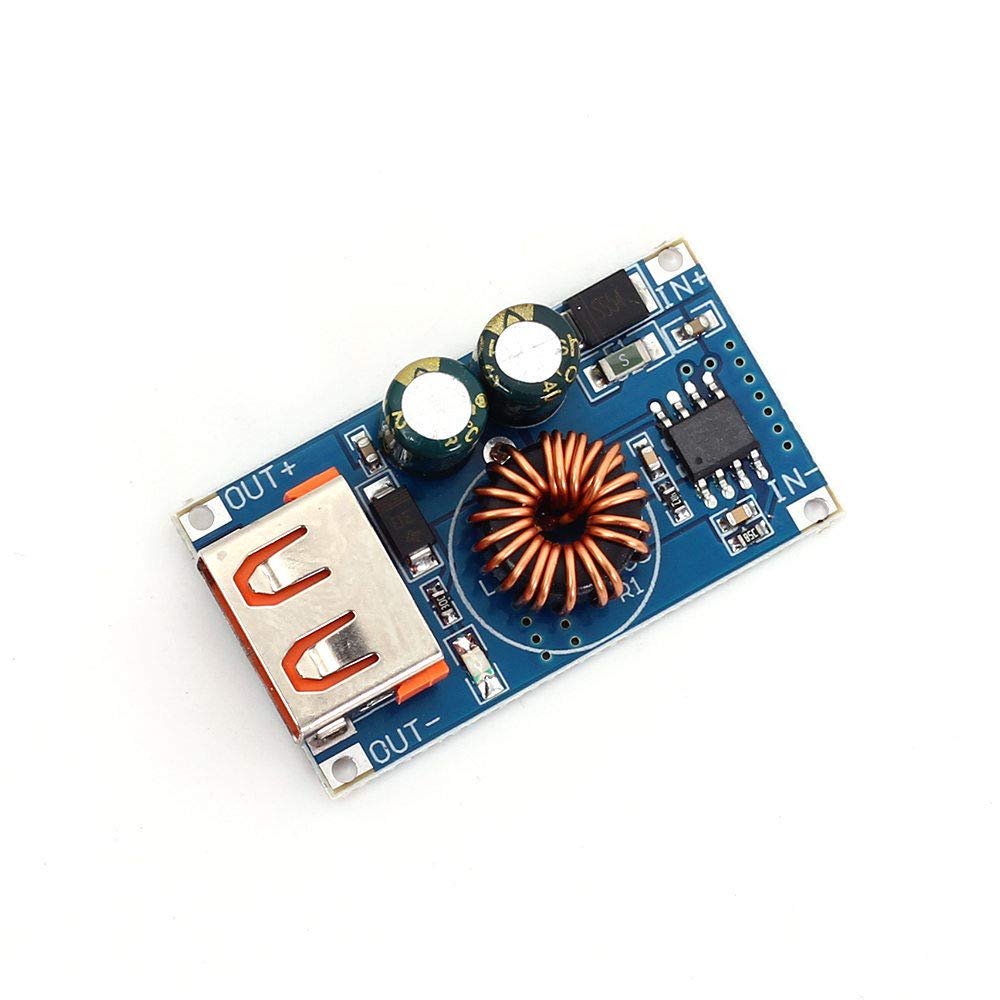

ماژول کاهنده ولتاژ DC به USB: تبدیل ۱۲/۲۴ ولت به شارژ سریع QC3.0 (مدل QCMINI)

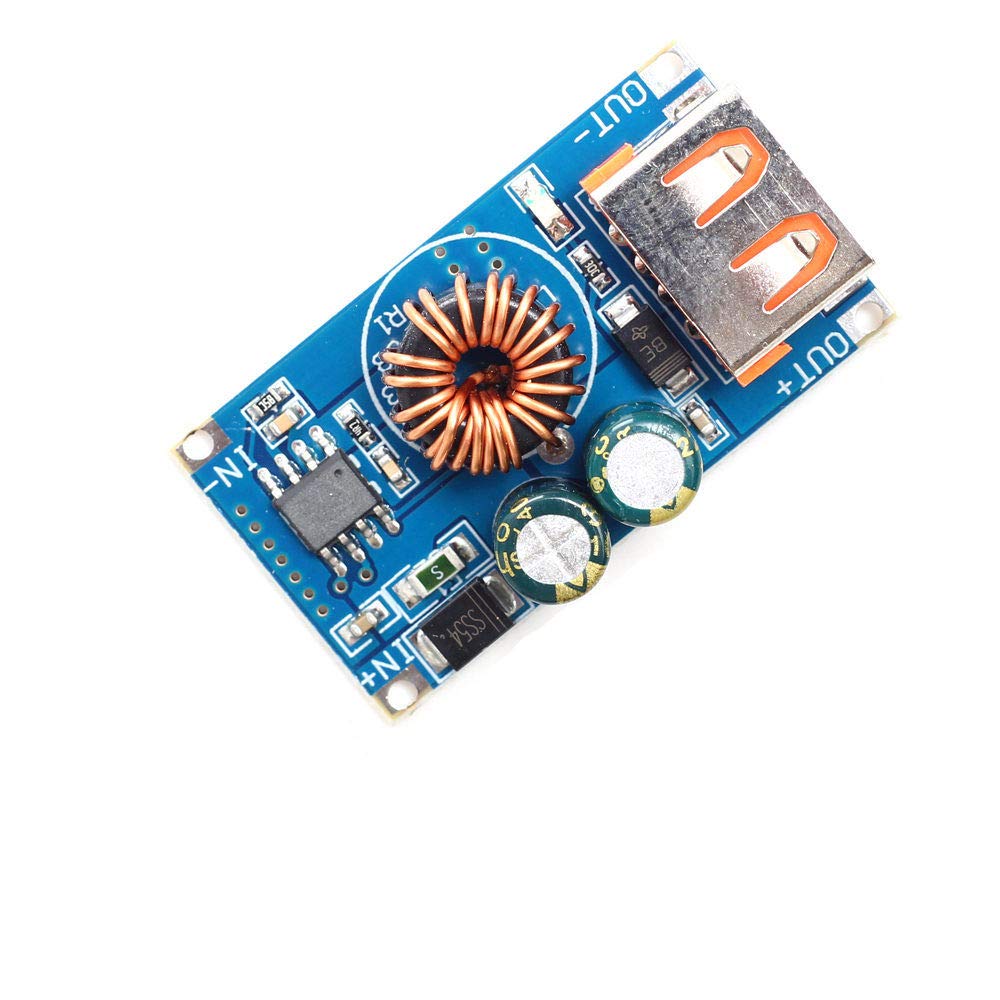

بررسی تخصصی ماژول کاهنده ولتاژ DC به USB مدل QCMINI با فست شارژ QC3.0

اگر به دنبال راهکاری مطمئن، کم‌حجم و پرسرعت برای تبدیل ولتاژهای مستقیم (DC) به خروجی شارژ استاندارد USB هستید، ماژول کاهنده ولتاژ (Step-Down) مدل QCMINI یکی از بهترین گزینه‌ها است. این ماژول کوچک به شما اجازه می‌دهد منابع تغذیه مختلف مانند باتری‌های ۱۲ ولت خودرو، سیستم‌های ۲۴ ولت کامیون و اتوبوس، باتری‌های لیتیومی چندسلول و پنل‌های خورشیدی را به یک شارژر هوشمند فست شارژ تبدیل کنید.

ویژگی‌ها و مشخصات برجسته

1. پشتیبانی از تکنولوژی شارژ سریع QC3.0:

   این ماژول فقط یک مبدل ساده ۵ ولت نیست! QCMINI مجهز به چیپ تشخیص هوشمند پروتکل شارژ است و بسته به نیاز دستگاه متصل شده (موبایل، تبلت، پاوربانک و …)، ولتاژ خروجی را بین 5V, 9V, 12V به صورت هوشمند تنظیم می‌کند تا حداکثر سرعت شارژ ممکن را ارائه دهد.

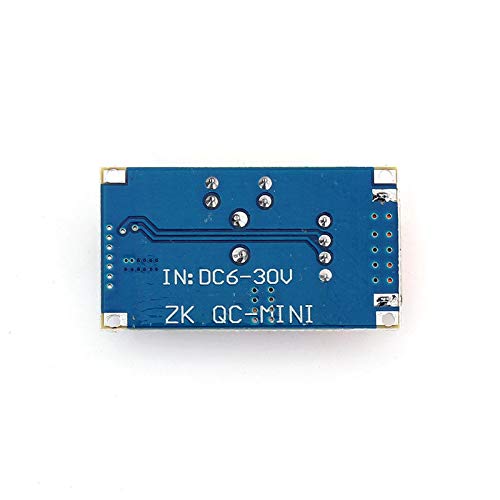

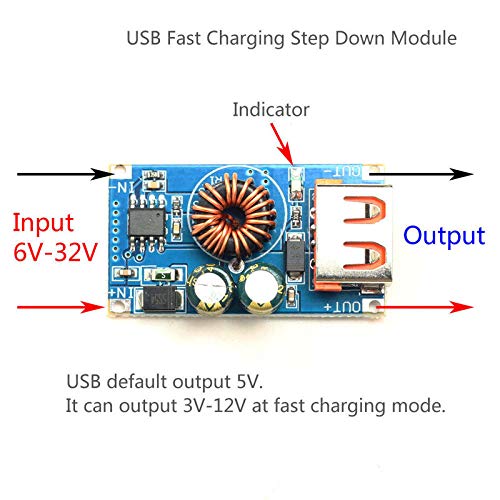

2. محدوده ولتاژ ورودی وسیع (6V تا 32V):

   قابلیت اتصال به طیف گسترده‌ای از منابع تغذیه؛ از باتری ۱۲ ولت ماشین سواری گرفته تا سیستم‌های ۲۴ ولت خودروهای سنگین و برق خروجی کنترلر شارژ خورشیدی.

3. بازدهی بالا و تلفات حرارتی کم:

   به لطف استفاده از ساختار سوئیچینگ (Buck Converter)، راندمان تبدیل این ماژول تا بیش از ۹۰ تا ۹۷ درصد می‌رسد که باعث کاهش شدت گرمایش و صرفه‌جویی در انرژی منبع ورودی می‌شود.

4. مدارات محافظتی کامل:

   • حفاظت در برابر اضافه جریان (Overcurrent Protection)
   • حفاظت در برابر ولتاژ بیش از حد (Overvoltage Protection)
   • حفاظت در برابر اتصال کوتاه خروجی
   • حفاظت در برابر دمای بیش از حد (Over Temperature)

جدول مشخصات فنی

کاربردهای رایج ماژول QCMINI

• ساخت یا تعمیر شارژر فندکی خودرو: ساخت شارژر فندکی اختصاصی برای انواع خودروهای سواری (12V) و سنگین (24V).
• سیستم‌های برق خورشیدی (Solar): تبدیل مستقیم ولتاژ پنل یا باتری خورشیدی به خروجی شارژ تلفن همراه.
• پروژه‌های رباتیک و دی‌آی‌وای (DIY): تامین تغذیه استبیلازه‌شده ۵ ولت یا شارژ سریع دستگاه‌ها در پروژه‌های الکترونیکی.
• ایجاد پورت شارژ USB در تجهیزات مختلف: اضافه کردن پورت شارژ به موتورسیکلت، قایق، سیستم‌های برق اضطراری و باکس‌های پاوربانک دستی.

نکات مهم هنگام نصب و استفاده

1. قطبیت ورودی (Polarity): هنگام لحیم‌کاری یا اتصال سیم‌های ورودی به پد‌های + و - حتماً به قطبیت مثبت و منفی دقت کنید.
2. ولتاژ ورودی برای فست شارژ: برای فعال‌شدن خروجی ۹ ولت یا ۱۲ ولت فست شارژ، ولتاژ ورودی شما باید حداقل ۱ تا ۲ ولت بالاتر از ولتاژ خروجی مورد نظر باشد (مثلاً برای خروجی 12V QC3.0، ورودی باید حداقل 13V یا بالاتر باشد).
3. تثبیت و عایق‌کاری: به دلیل جابه‌جایی جریان‌های بالا، ماژول را روی سطوح رسانا قرار ندهید و از وارنیش حرارتی یا قاب مناسب برای عایق‌کاری استفاده کنید.
