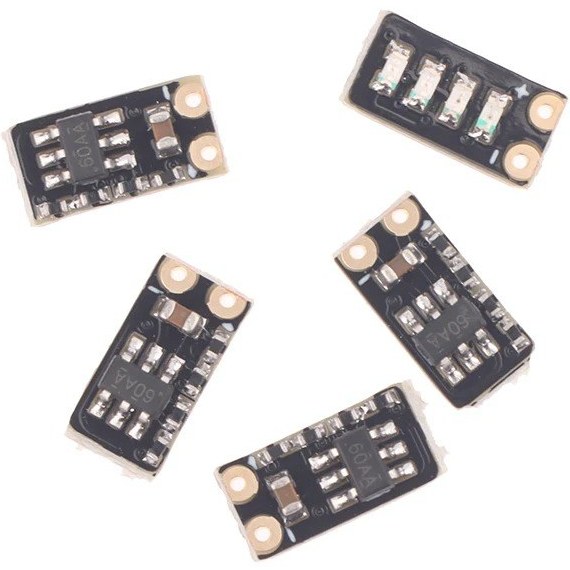

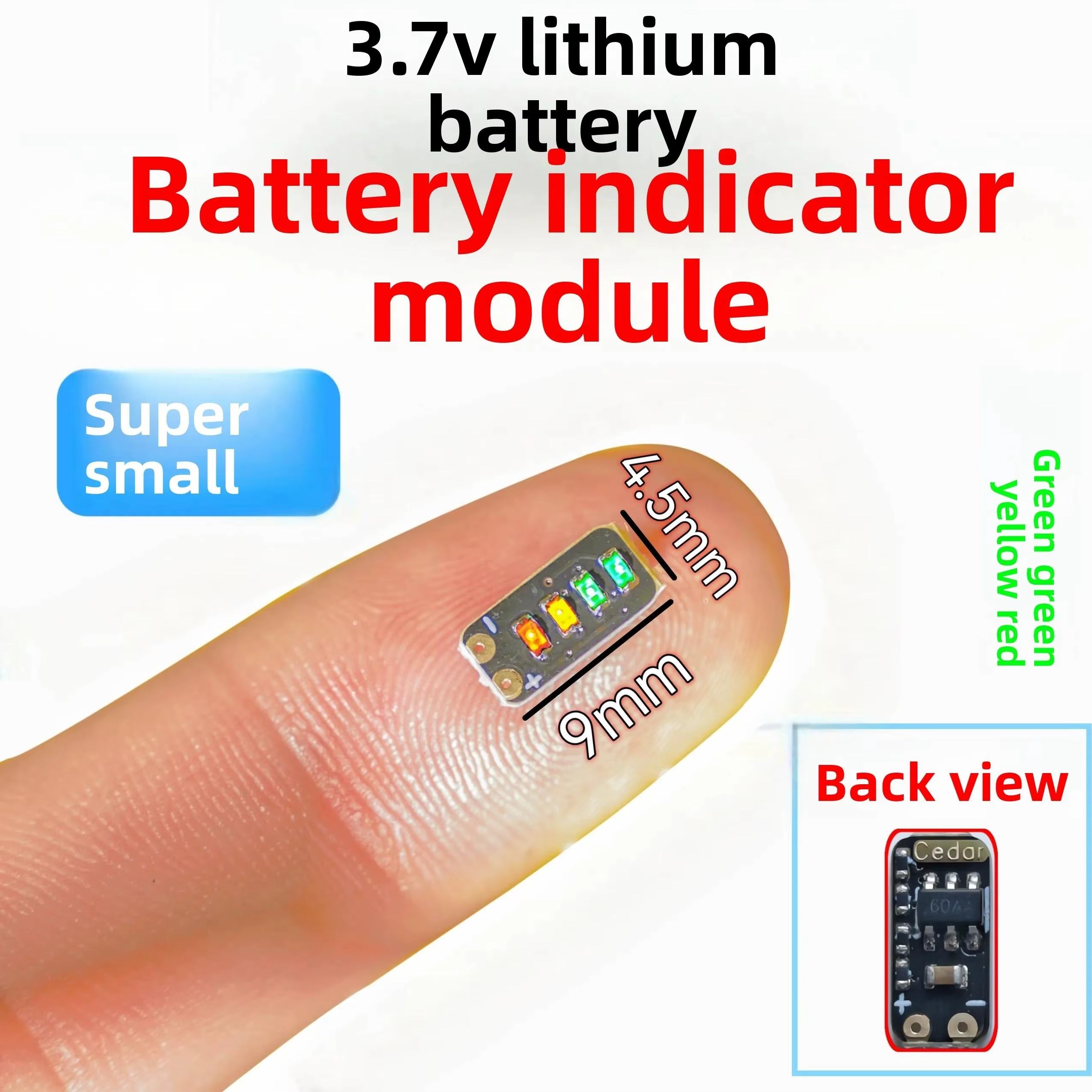

ماژول نشانگر سطح شارژ باتری لیتیومی ۱ سل ۳.۷-۴.۲ ولت

۱. نحوه عملکرد و جدول ولتاژ سلول لیتیومی

باتری‌های لیتیومی تک‌سل دارای ولتاژ نامی ۳٫۷ ولت و ولتاژ فول‌شارژ ۴٫۲ ولت هستند. زمانی که ولتاژ باتری به زیر ۳٫۰ تا ۳٫۳ ولت می‌رسد، عملاً تخلیه شده و نیاز به شارژ مجدد دارد.

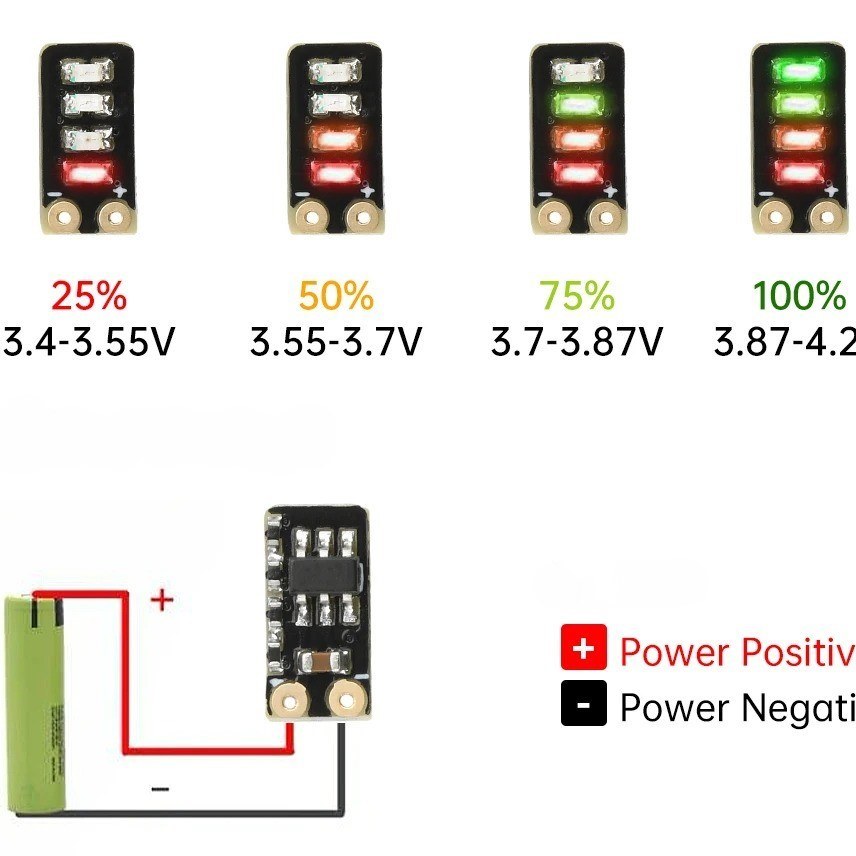

این ماژول از مقایسه‌کننده‌های دقیق آنالوگ بهره می‌برد و وضعیت ولتاژ را در ۴ یا ۵ سطح دسته‌بندی می‌کند:

۲. مشخصات فنی

۳. معرفی پایه‌ها و راهنمای نصب

نصب این ماژول بسیار ساده است و فقط دو پد اتصال دارد:

• پد مثبت (+ یا BAT+): اتصال مستقیم به قطب مثبت باتری
• پد منفی (- یا BAT-): اتصال مستقیم به قطب منفی باتری

نکته بسیار مهم برای صرفه‌جویی در باتری:

اگر ماژول به‌طور دائم به باتری لحیم شود، LEDهای آن روشن مانده و جریان ناچیزی مصرف می‌کنند که در طولانی‌مدت باتری را دشارژ می‌کند.

راه‌حل بهینه: یک کلید فشاری لحظه‌ای (Push Button) در مسیر سیم مثبت (+) قرار دهید تا نمایشگر فقط هنگامی که دکمه را فشار می‌دهید برای چند ثانیه روشن شود.

۴. کاربردها

• ساخت و ارتقای پاوربانک‌های دست‌ساز (DIY)
• چراغ‌قوه‌ها و سیستم‌های روشنایی اضطراری شارژی
• اسپیکرهای بلوتوثی پرتابل
• ابزارها و دریل‌های شارژی کوچک ۱ سل
• پروژه‌های رادیوکنترل (RC)، کوادکوپترها و رباتیک
• کنترل بصری باتری‌های ۱۸۶۵۰ بدون نیاز به ولت‌متر

۵. مزایا و نقاط قوت

• نمایش بصری فوری بدون افت ولتاژ روی مدار
• قیمت بسیار اقتصادی
• اشغال حداقل فضای ممکن درون قاب و جعبه پروژه
• خوانایی بالا حتی در تاریکی
• سیم‌کشی بسیار ساده بدون نیاز به تنظیمات نرم‌افزاری
