محافظت در برابر شارژ اضافی ، محافظت در برابر تخلیه بیش از حد ، محافظت در برابر اتصال کوتاه ، حفاظت از اضافه جریان

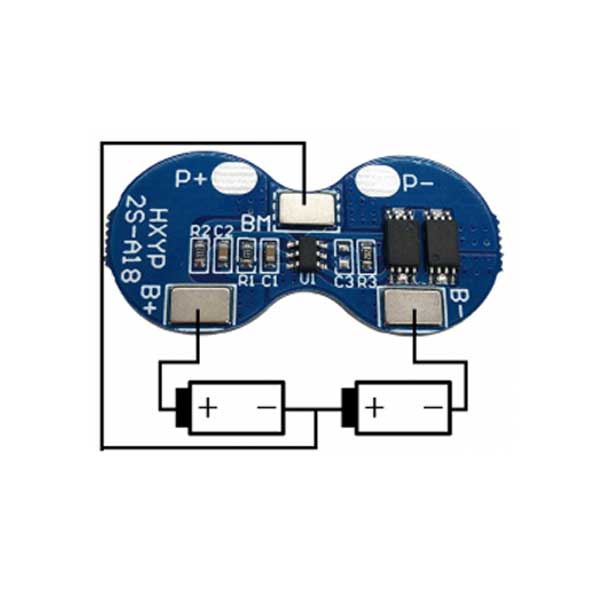

دستورالعمل های سیم کشی:

B + به الکترود مثبت باتری متصل است.

ب- قطب منفی باتری را وصل کنید.

P + ورودی مثبت خروجی بسته باتری است

P- خروجی بسته باتری و ورودی منفی است

موارد احتیاط:

۱. لطفاً به شرایط استفاده از ولتاژ ورودی و خروجی و جریان بار توجه کنید تا مصرف برق در صفحه محافظ بیش از میزان مجاز مصرف برق پارامترهای الکتریکی نباشد.
۲. جریان بار نباید مدت طولانی بین جریان کار مداوم حد بالا و جریان حفاظت از جریان اضافی کار کند.

۳. وقتی باتری متصل است ، ممکن است نتواند تخلیه شود ، در این حالت می توان شارژر را به حالت کارکرد متصل کرد.

۴. اگرچه این صفحه محافظ دارای مدار محافظت ضد الکتریسیته ساکن است ، لطفاً هنگام کار بر روی صفحه محافظت برقی ، صفحه را با دستان خود لمس نکنید ، تا از صدمه دیدن صفحه محافظت از برق ثابت جلوگیری کنید
