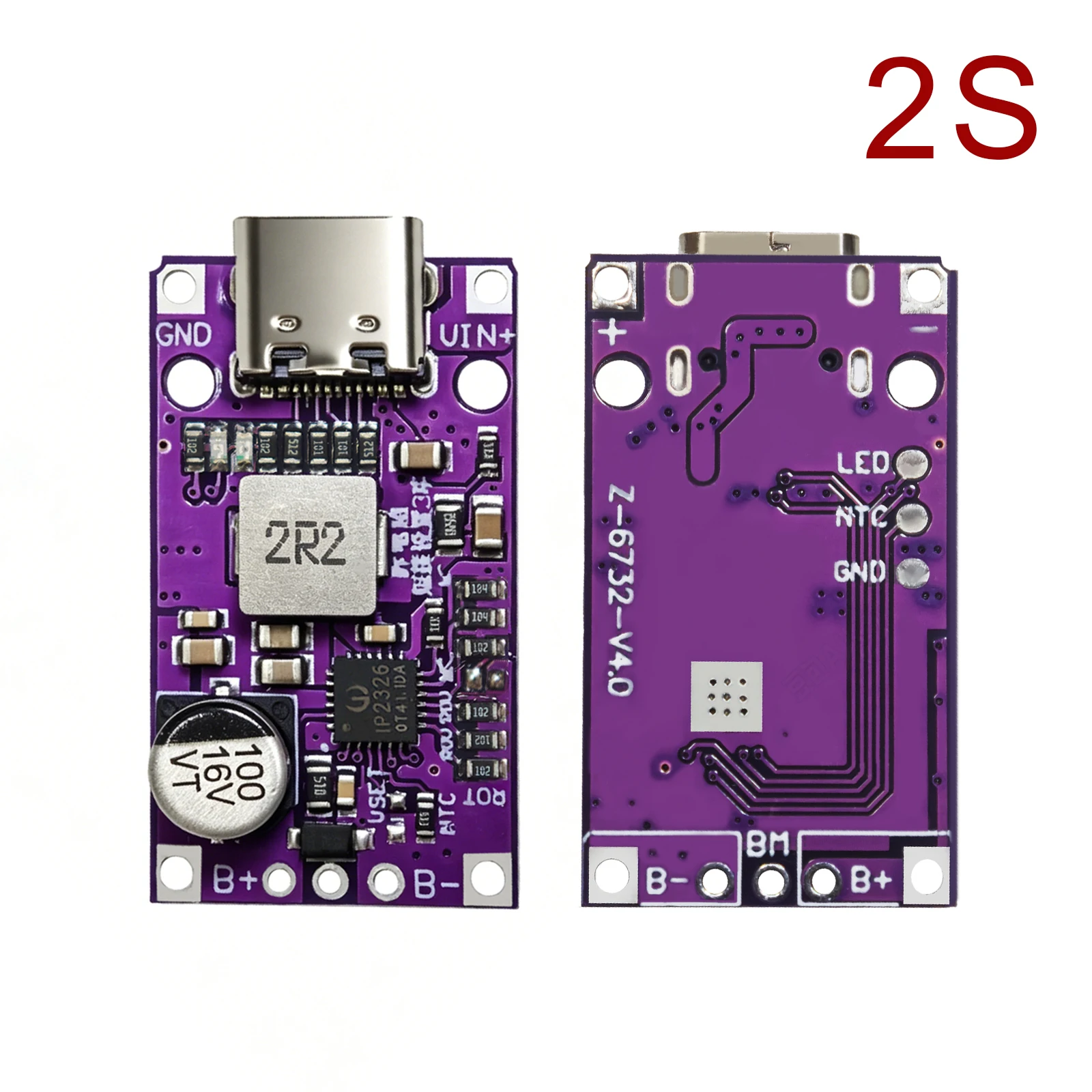

اگر به دنبال یک ماژول همه‌کاره برای شارژ   از پک‌های باتری لیتیومی هستید، این مدل نسخه ارتقایافته (Purple PCB) بهترین گزینه برای شماست. این ماژول با استفاده از برد بنفش باکیفیت، نویز (Ripple) بسیار کمتری تولید کرده و پایداری حرارتی بالاتری نسبت به نسخه‌های معمولی دارد.

ویژگی متمایز این برد، پشتیبانی از شارژ سریع (QC) از طریق درگاه Type-C است که سرعت شارژ ایمن و کارآمدی را برای شما به ارمغان می‌آورد.

ویژگی‌های کلیدی:

• پشتیبانی از 2S و 3S: این ماژول به‌صورت پیش‌فرض برای پک ۲ سل (۸.۴ ولت) با قابلیت بالانس تنظیم شده است. با تغییر یک جامپر و مقاومت، به سادگی می‌توانید آن را برای پک ۳ سل (۱۲.۶ ولت) استفاده کنید.
• شارژ سریع و هوشمند: درگاه Type-C با پشتیبانی از پروتکل‌های QC2.0 و QC3.0، توانی معادل ۱۵ وات را با بازدهی چشمگیر ۹۴ درصد فراهم می‌کند.
• جریان شارژ بهینه: جریان شارژ پیش‌فرض این ماژول ۱.۴ تا ۱.۵ آمپر است که برای اکثر باتری‌های ۱۸۶۵۰ مناسب بوده و از داغ شدن بی‌مورد سلول‌ها جلوگیری می‌کند.
• طراحی جمع‌وجور: با ابعاد بسیار کوچک (۳۱ در ۱۸ میلی‌متر)، به‌راحتی در فضای محدود داخل کیس یا بدنه دستگاه‌های شما جا می‌شود.

مشخصات فنی:

• ولتاژ ورودی: پورت Type-C (مناسب شارژرهای QC)
• ولتاژ خروجی (پیش‌فرض): ۸.۴ ولت (۲ سل)
• ولتاژ خروجی (قابل تنظیم): ۱۲.۶ ولت (۳ سل)
• جریان شارژ: ۱.۴ تا ۱.۵ آمپر (قابل تنظیم از طریق مقاومت RISET)
• بازدهی: ۹۴٪
• نشانگر وضعیت (LED):
• قرمز: وضعیت آماده‌به‌کار (Standby) یا خطا
• آبی: در حال شارژ یا شارژ کامل
• چشمک‌زن: تشخیص خطا در سیستم

نکات مهم برای خرید و استفاده:

1. حالت 3S: همان‌طور که اشاره شد، ماژول به‌صورت پیش‌فرض روی 2S تنظیم شده است. اگر برای پک 3S (۱۲.۶ ولت) نیاز دارید، باید جامپر مربوطه را کوتاه کرده و مقاومت را طبق راهنمای فنی تغییر دهید.
2. دانش فنی: این محصول یک قطعه نیمه‌صنعتی است. برای استفاده از آن، نیاز به دانش پایه در مورد باتری‌های لیتیوم-یون و لحیم‌کاری دارید. اگر با مفاهیم شارژ باتری آشنایی ندارید، حتماً قبل از اتصال، دیتاشیت یا آموزش‌های مربوطه را مطالعه کنید.
3. گرما: در حین شارژ با توان بالا، گرم شدن ماژول طبیعی است؛ اما کیفیت قطعات برد بنفش طول عمر آن را تضمین می‌کند.
