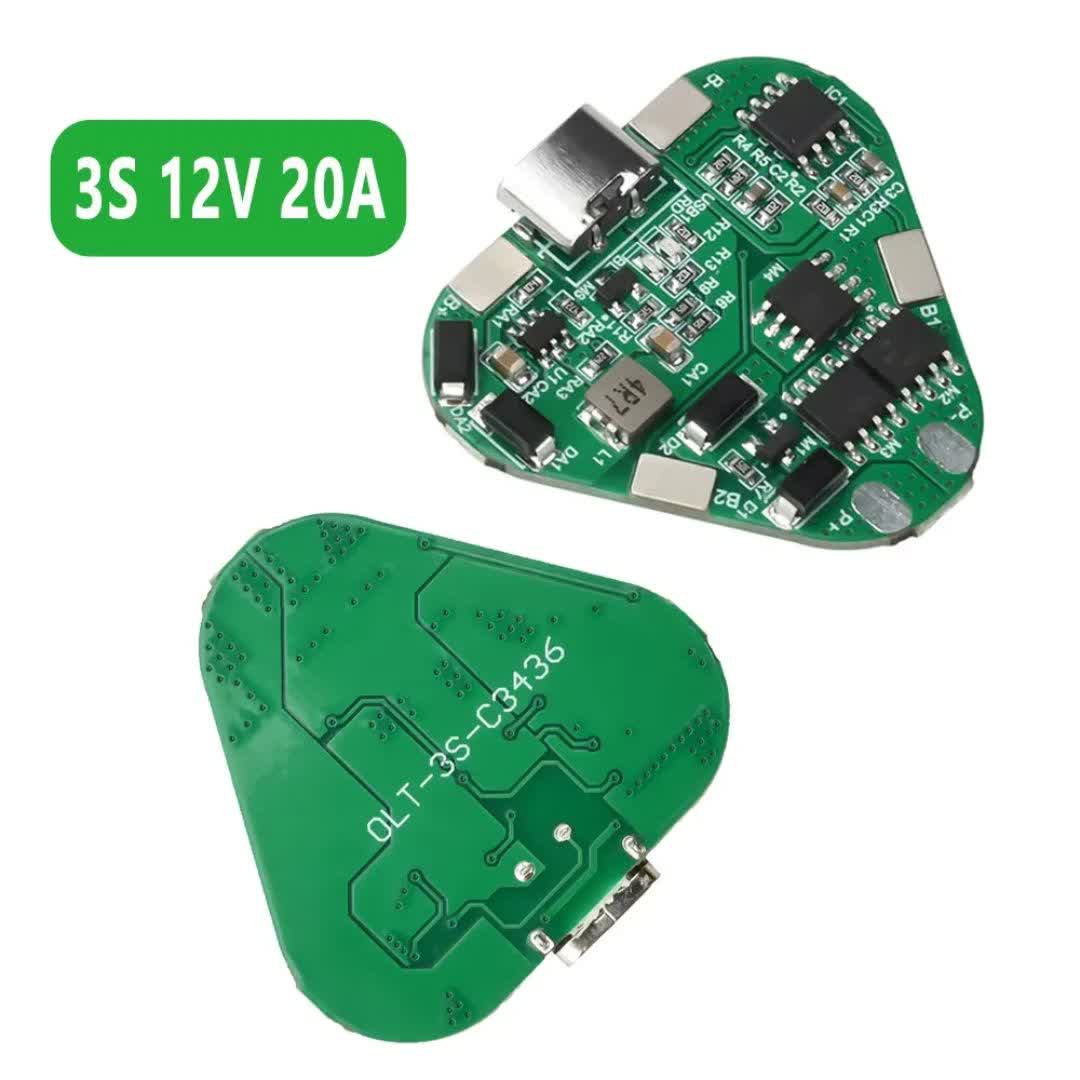

ماژول شارژر و محافظ باتری 3 سل 20 آمپر با سوکت Type-C یک برد الکترونیکی برای مدیریت شارژ و حفاظت از پک باتری‌های لیتیومی 3 سل است. این ماژول معمولاً برای باتری‌های 18650 یا سلول‌های لیتیوم یون/لیتیوم پلیمر که به‌صورت سری بسته شده‌اند استفاده می‌شود و همزمان وظیفه شارژ و محافظت از باتری را انجام می‌دهد.

این محصول چیست؟

• برای پک باتری 3S طراحی شده؛ یعنی 3 سلول لیتیومی که به‌صورت سری بسته می‌شوند.
• ولتاژ نامی پک حدود 11.1V است.
• ولتاژ شارژ کامل پک به حدود 12.6V می‌رسد.
• جریان خروجی یا عبوری آن تا 20A است؛ یعنی برای مصرف‌کننده‌های نسبتاً پرقدرت هم مناسب است.
• وجود سوکت Type-C باعث می‌شود تغذیه یا شارژ ماژول راحت‌تر و مدرن‌تر انجام شود.

کاربردهای ماژول

• ساخت پک باتری لیتیومی برای پروژه‌های الکترونیکی
• باتری ابزارهای شارژی سبک
• سیستم‌های روشنایی قابل حمل
• اسپیکر شارژی
• پاورپک‌های DIY با ولتاژ بالاتر از 5 ولت
• رباتیک و ماشین کنترلی
• تجهیزات قابل حمل صنعتی و نیمه‌صنعتی
• پروژه‌های خورشیدی کوچک با پک لیتیومی
• تعمیر یا ارتقای پک باتری دستگاه‌ها

وظایف اصلی ماژول

• شارژ کنترل‌شده باتری 3 سل
• جلوگیری از شارژ بیش‌ازحد هر سلول
• جلوگیری از تخلیه بیش‌ازحد باتری
• حفاظت در برابر اتصال کوتاه
• حفاظت در برابر اضافه‌جریان
• در برخی مدل‌ها بالانس نسبی ولتاژ سلول‌ها هنگام شارژ

مزایا

• افزایش عمر باتری با جلوگیری از شارژ و دشارژ غیراستاندارد
• بالا رفتن ایمنی پک باتری
• جلوگیری از آسیب به سلول‌ها
• مناسب برای ساخت پک‌های قابل شارژ حرفه‌ای‌تر
• نصب نسبتاً ساده
• داشتن ورودی Type-C برای اتصال آسان‌تر
• امکان استفاده در پروژه‌های متنوع با جریان نسبتاً بالا

نحوه استفاده

برای استفاده درست، اول باید بدانید این ماژول مخصوص باتری لیتیومی 3S است و نباید برای باتری‌های سرب‌اسیدی، نیکل کادمیوم یا تعداد سلول متفاوت استفاده شود.

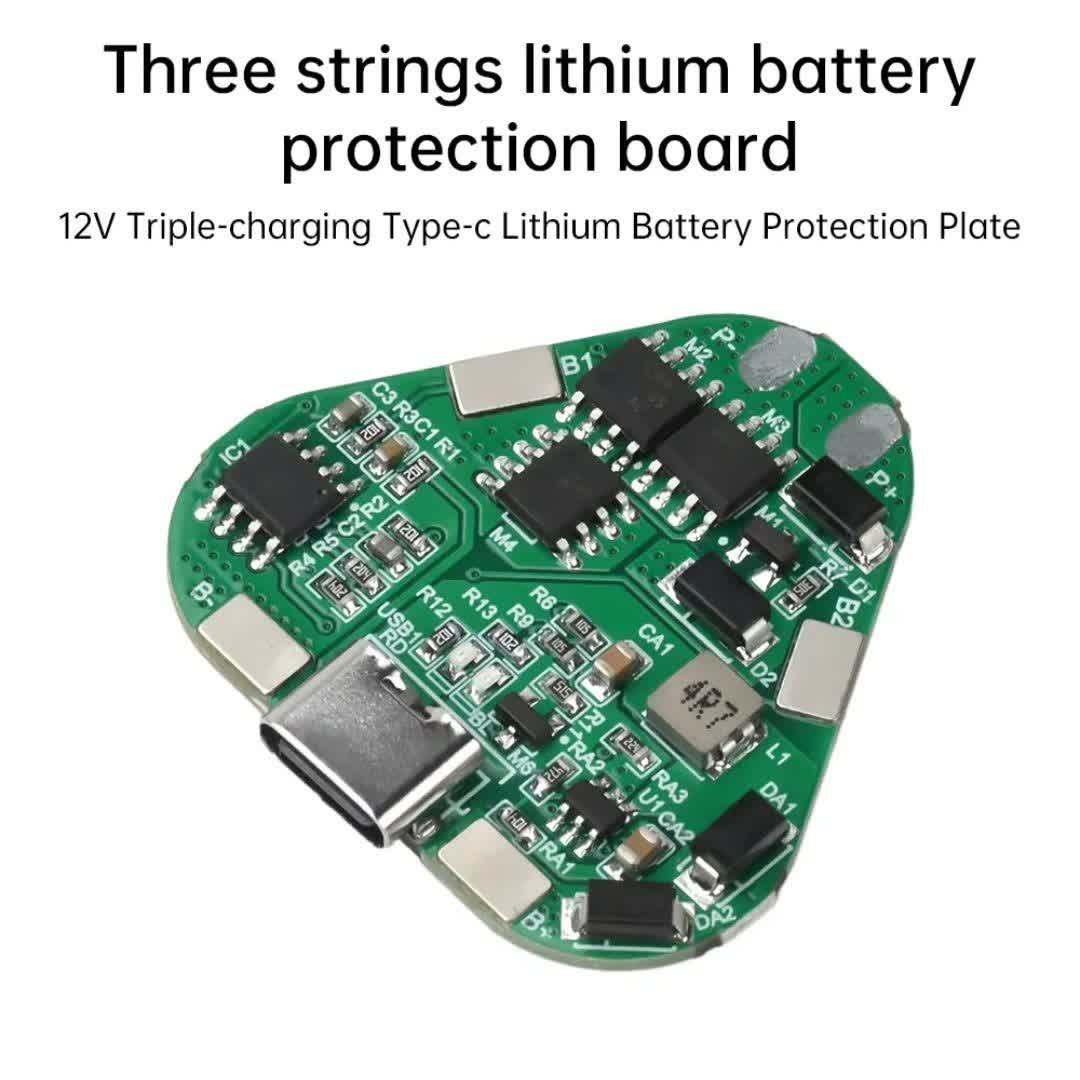

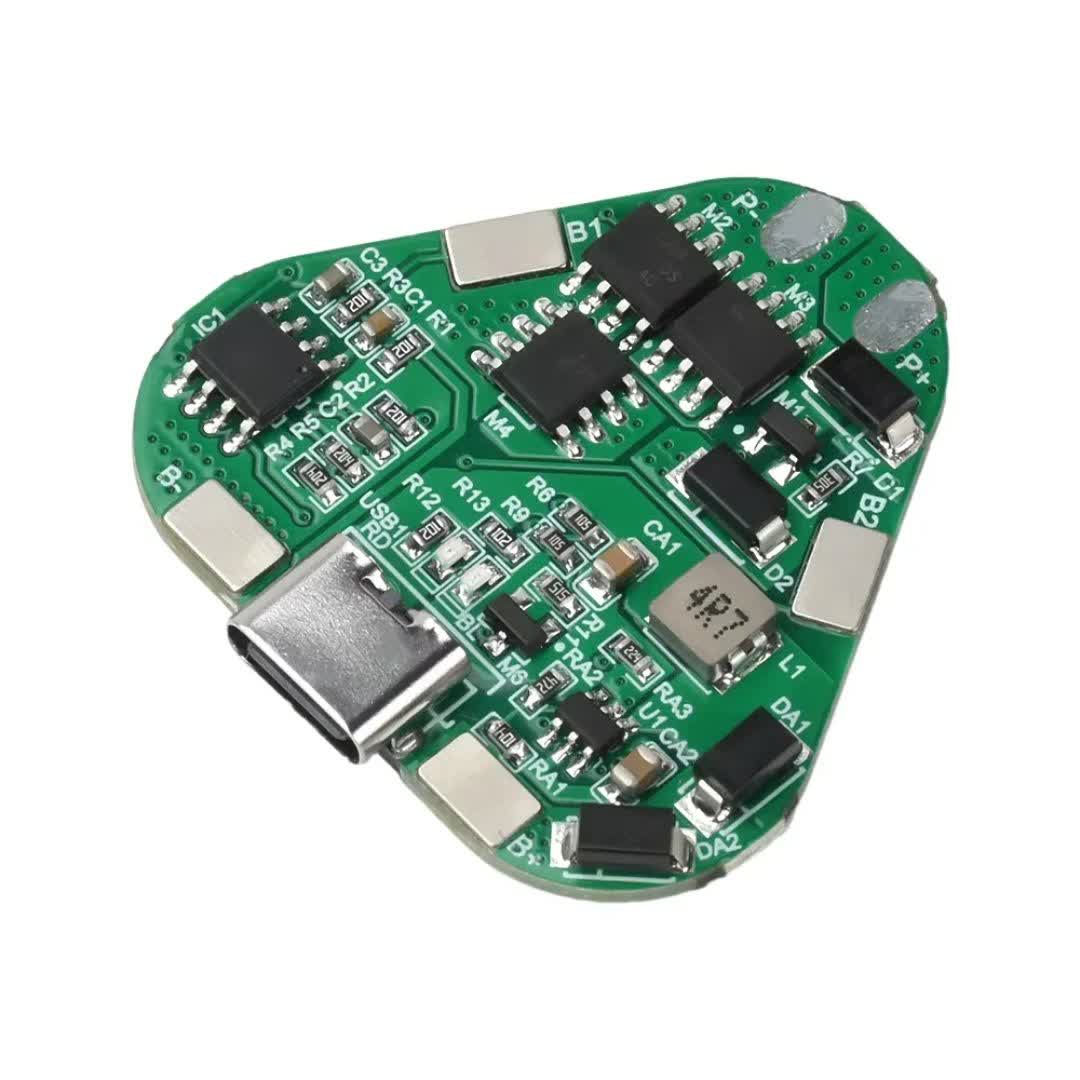

اتصالات رایج روی برد

بسته به مدل، معمولاً پایه‌ها به این شکل هستند:

• B- : منفی کل پک باتری
• B1 یا BM : اتصال بین سلول اول و دوم
• B2 : اتصال بین سلول دوم و سوم
• B+ : مثبت کل پک باتری
• P+ و P- : خروجی به مصرف‌کننده و گاهی ورودی شارژ
• در بعضی مدل‌ها پایه شارژ جداگانه مثل C+ و C- هم وجود دارد

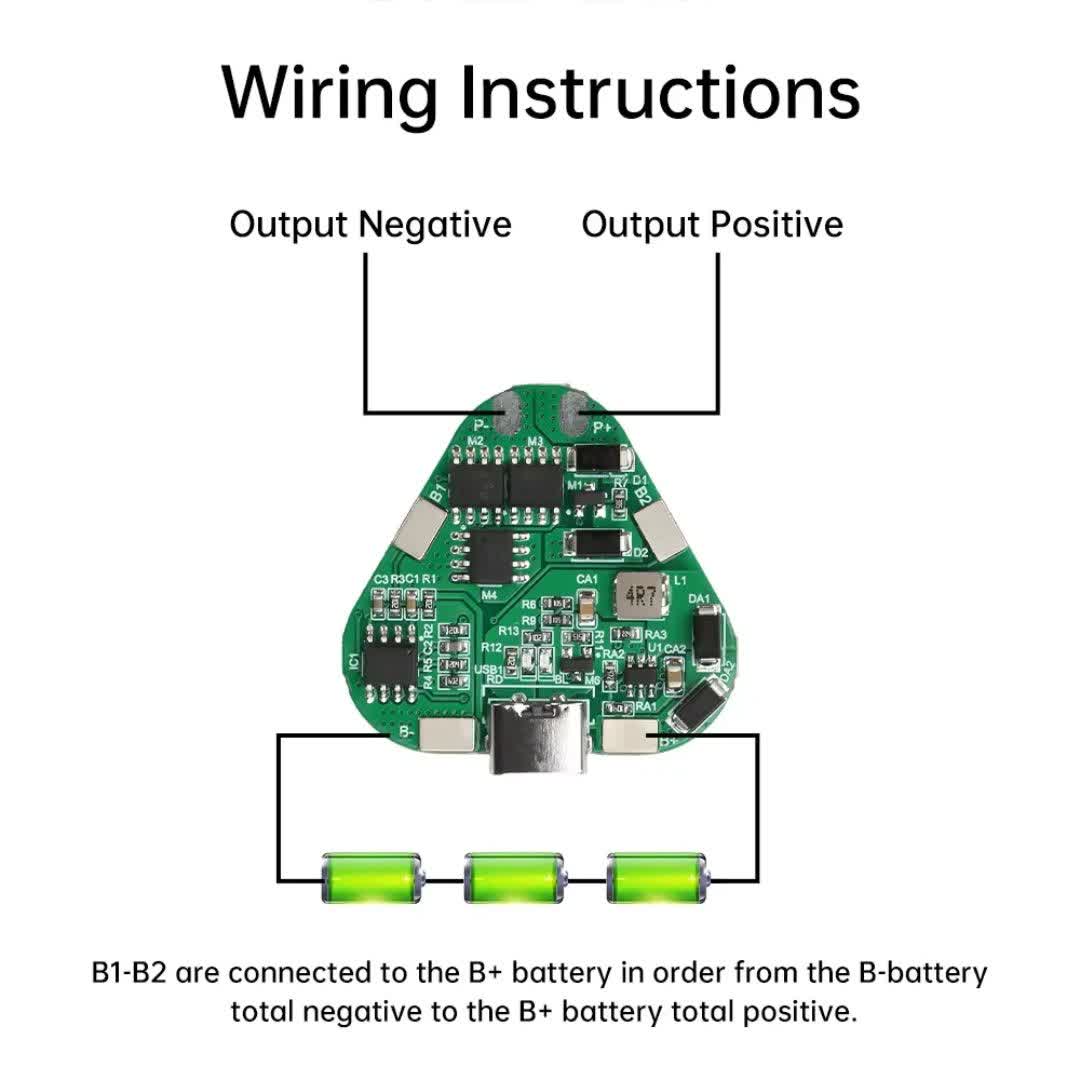

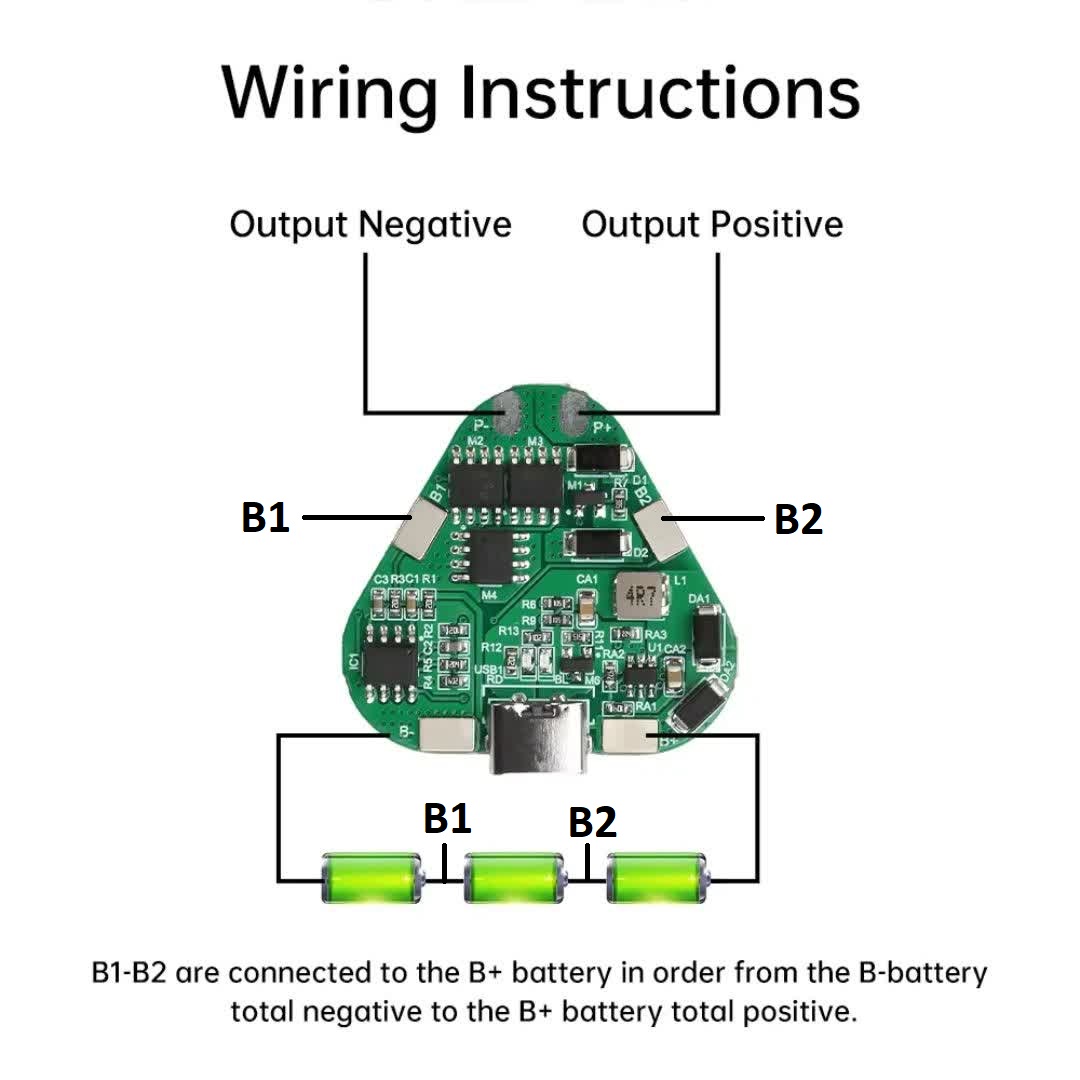

روش بستن باتری 3 سل

سه سلول لیتیومی باید به‌صورت سری بسته شوند:

• منفی سلول اول = B-
• اتصال بین سلول اول و دوم = B1
• اتصال بین سلول دوم و سوم = B2
• مثبت سلول سوم = B+

اگر سیم‌ها اشتباه وصل شوند، ماژول ممکن است آسیب ببیند یا درست کار نکند.

مراحل استفاده

1. سه سلول هم‌ظرفیت و هم‌مدل انتخاب کنید.
2. ولتاژ سلول‌ها را قبل از بستن بررسی کنید تا خیلی با هم اختلاف نداشته باشند.
3. سلول‌ها را به‌صورت سری متصل کنید.
4. سیم‌های پک را به ترمینال‌های B-, B1, B2, B+ وصل کنید.
5. خروجی مصرف‌کننده را به P+ و P- وصل کنید.
6. شارژر مناسب را از طریق ورودی تعیین‌شده یا سوکت Type-C متصل کنید.
7. بعد از اتصال، ولتاژ خروجی را با مولتی‌متر بررسی کنید.
8. سپس مصرف‌کننده را وصل کنید.

نحوه شارژ

• این ماژول برای شارژ پک 12.6V لیتیومی طراحی می‌شود.
• اگر مدل واقعاً دارای مدار شارژ داخلی باشد، ورودی Type-C برق را دریافت کرده و باتری را شارژ می‌کند.
• حتماً باید ولتاژ و مشخصات ورودی با مشخصات برد یکی باشد.
• همه بردهای دارای Type-C الزاماً از شارژر موبایل ساده پشتیبانی کامل نمی‌کنند؛ بعضی فقط ورودی 5 ولت می‌گیرند و بعضی نیازمند آداپتور خاص هستند.
• قبل از استفاده نهایی، مشخصات چاپ‌شده روی برد یا دیتاشیت فروشنده باید بررسی شود.

نکات خیلی مهم

• این ماژول فقط برای باتری لیتیومی 3S مناسب است.
• جریان 20A معمولاً حداکثر لحظه‌ای یا در شرایط خاص است؛ برای استفاده دائم بهتر است حاشیه امن در نظر بگیرید.
• برای بارهای سنگین، هیت‌سینک، تهویه مناسب و سیم ضخیم لازم است.
• از سلول‌های ضعیف، کارکرده یا نامتناسب کنار هم استفاده نکنید.
• اگر باتری‌ها بالانس نباشند، عمر پک کم می‌شود.
• هنگام لحیم‌کاری دقت کنید اتصال کوتاه بین سلول‌ها ایجاد نشود.
• قطبیت را قبل از اتصال دوباره چک کنید.
• اگر برد داغی غیرعادی داشت، سریع برق را قطع کنید.
• این برد جای شارژر نامناسب را نمی‌گیرد؛ باید ورودی سازگار با آن استفاده شود.

تفاوت شارژر، BMS و محافظ

بعضی فروشنده‌ها این محصول را با عنوان «شارژر و محافظ» می‌فروشند، اما در عمل بردها دو نوع‌اند:

• نوع اول: فقط BMS/Protection هستند؛ یعنی فقط محافظت می‌کنند و شارژر اصلی باید جدا باشد.
• نوع دوم: هم مدار شارژ دارند و هم حفاظت.

اگر روی محصول فقط ترمینال‌های باتری و خروجی باشد، احتمال دارد بیشتر نقش محافظ داشته باشد. اگر مدار کنترل شارژ و ورودی Type-C مشخص روی برد باشد، احتمالاً شارژ داخلی هم دارد.

مناسب چه کسانی است؟

• تعمیرکاران و مونتاژکاران پک باتری
• علاقه‌مندان الکترونیک و DIY
• سازندگان اسپیکر، چراغ اضطراری و ربات
• کسانی که می‌خواهند یک پک باتری 12.6 ولتی ایمن‌تر بسازند
