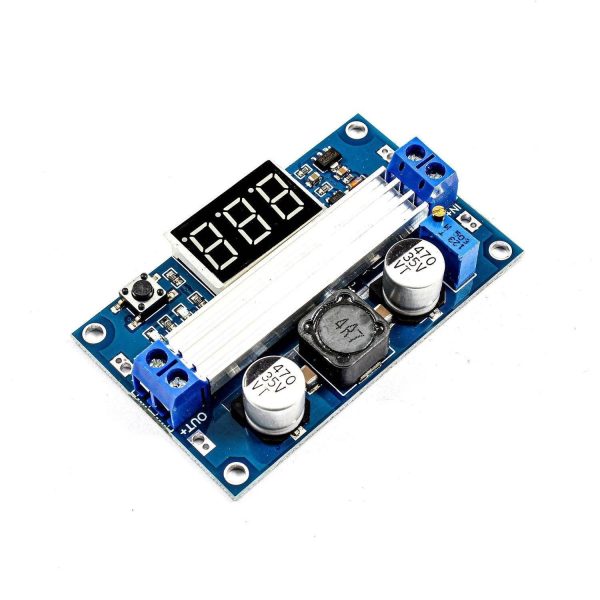

ماژول رگولاتور افزاینده DC به DC مدل LTC1871 با نمایشگر ولتاژ – توان ۱۰۰ وات

ماژول رگولاتور افزاینده LTC1871 با توان ۱۰۰ وات یک مبدل DC به DC پرقدرت است که قابلیت افزایش ولتاژ ورودی را تا ۳۵ ولت دارد. این ماژول برای کاربردهایی همچون تغذیه مدارهای الکترونیکی، تثبیت ولتاژ و ساخت منابع تغذیه قابل تنظیم بسیار مناسب است.

این ماژول دارای نمایشگر ولتاژ دیجیتال (سون سگمنت قرمز) است که مقدار ولتاژ خروجی را به‌صورت لحظه‌ای نمایش می‌دهد. همچنین با پتانسیومتر چند دور (مولتی‌ترن) می‌توان ولتاژ خروجی را تنظیم کرد.

🔧 کاربردها:

منبع تغذیه قابل تنظیم

پروژه‌های DIY و آموزشی

تثبیت ولتاژ مدارهای حساس

استفاده در مدارهای تقویت‌کننده، روشنایی، موتورهای DC و…

⚙️ مشخصات فنی ماژول LTC1871:

ولتاژ ورودی: ۳ تا ۳۵ ولت DC

ولتاژ خروجی: قابل تنظیم از ۳٫۵ تا ۳۵ ولت (باید بزرگ‌تر یا مساوی ولتاژ ورودی باشد)

جریان ورودی: حداکثر ۹ آمپر

جریان خروجی: حداکثر ۶ آمپر

توان خروجی: ۷۵ وات (حداکثر تا ۱۲۸ وات برای ولتاژهای بالای ۲۰ ولت)

راندمان: تا ۹۶٫۴٪

محافظت اتصال کوتاه: دارد (محدود به ۱۴ آمپر)

محافظت در برابر ولتاژ معکوس: ندارد (در اتصال مثبت و منفی دقت شود)

رنج نمایش ولت‌متر: ۴ تا ۴۰ ولت با دقت ±۰٫۱ ولت

ابعاد: ۶۷٫۵ در ۴۱٫۵ میلی‌متر

صفحه‌نمایش: سون سگمنت قرمز رنگ جهت نمایش ولتاژ خروجی

❗ نکات مهم:

اگر ولتاژ خروجی تغییر نمی‌کند، پتانسیومتر را چند دور کامل بچرخانید.

برای خروجی ۱۲V و ۱A، ورودی حداقل باید ۴٫۵V با جریان ۵A باشد.

استفاده از هیت‌سینک برای توان‌های بالا توصیه می‌شود.
