هر یک از پین های آردوینو ولتاژ خروجی5 ولت و حداکثر جریان 40 میلی آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل لامپ ها ، موتور ها ، شیر آلات الکترونیکی و یا حتی دستگاه های مختلف و سایر وسایلی است که نیاز به ولتاژ و جریان بالا دارند.با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید ، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید و یا هزاران ایده دیگر در سایر زمینه های خانگی ، صنعتی ، کشاورزی ، سیستم های امنیتی و … را اجرا نمایید. این ماژول طوری طراحی شده است که پین های دیجیتال برد آردوینو مستقیما به ورودی کنترل رله وصل می شود ، یک LED کوچک روی برد قرار دارد که وضعیت رله را به شما نشان می دهد . در صورتی که رله را به برق شهری (AC) متصل می نمایید ، هر رله نصب شده بر روی ماژول حداکثر 250 ولت و 10 آمپر جریان و چنانچه ولتاژ شما DC باشد حداکثر تا 30 ولت و 10 آمپر جریان را تحمل می نماید.

ورودی فعال ساز رله active low میباشد، به این معنی که برای روشن کردن رله بایستی پین خروجی آردوینو را low و برای خاموش کردن رله باید پین خروجی رله را high کرد.

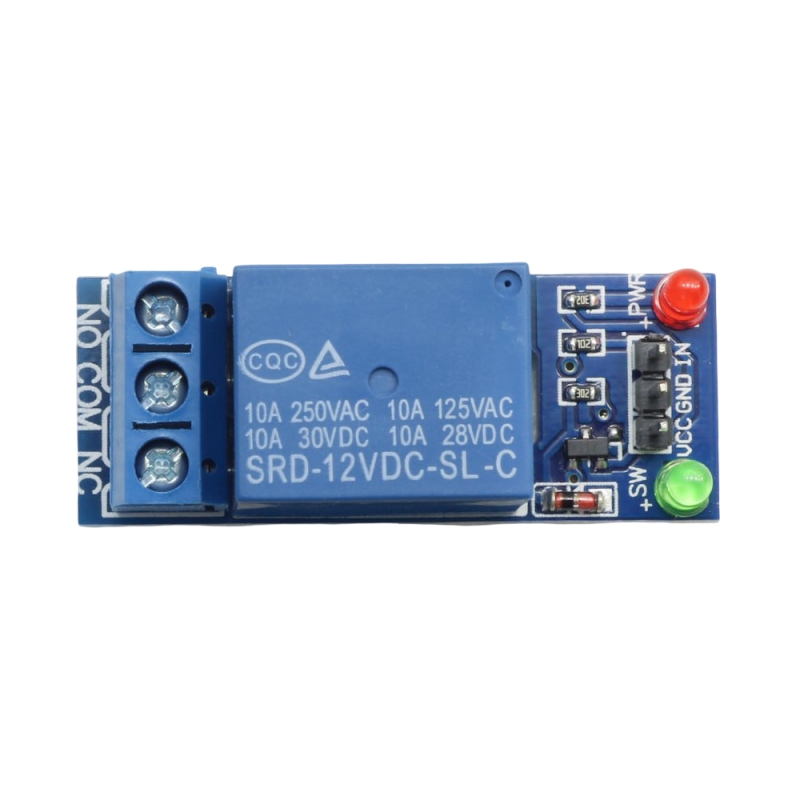

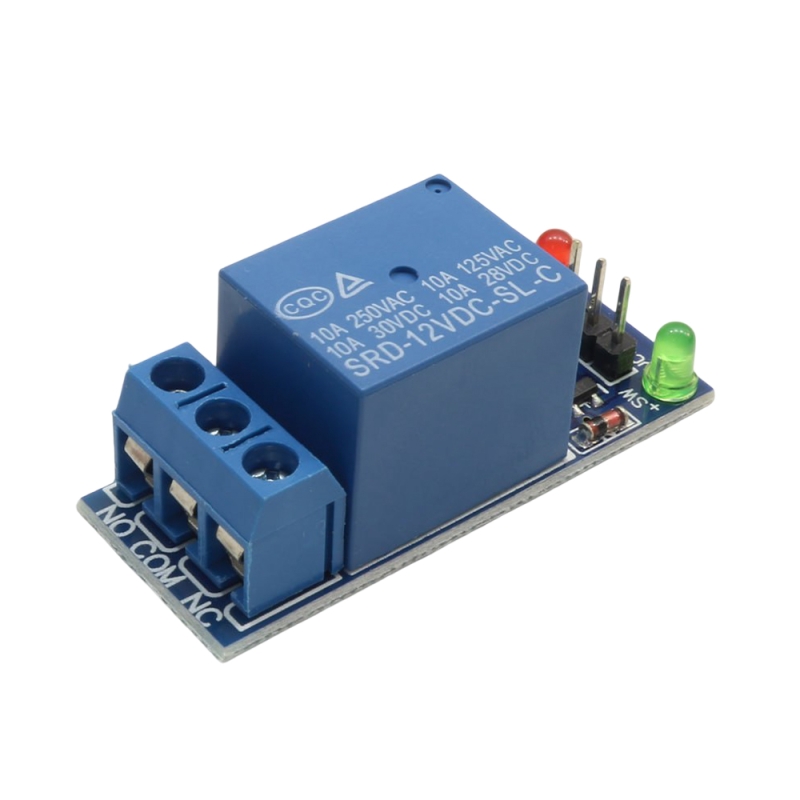

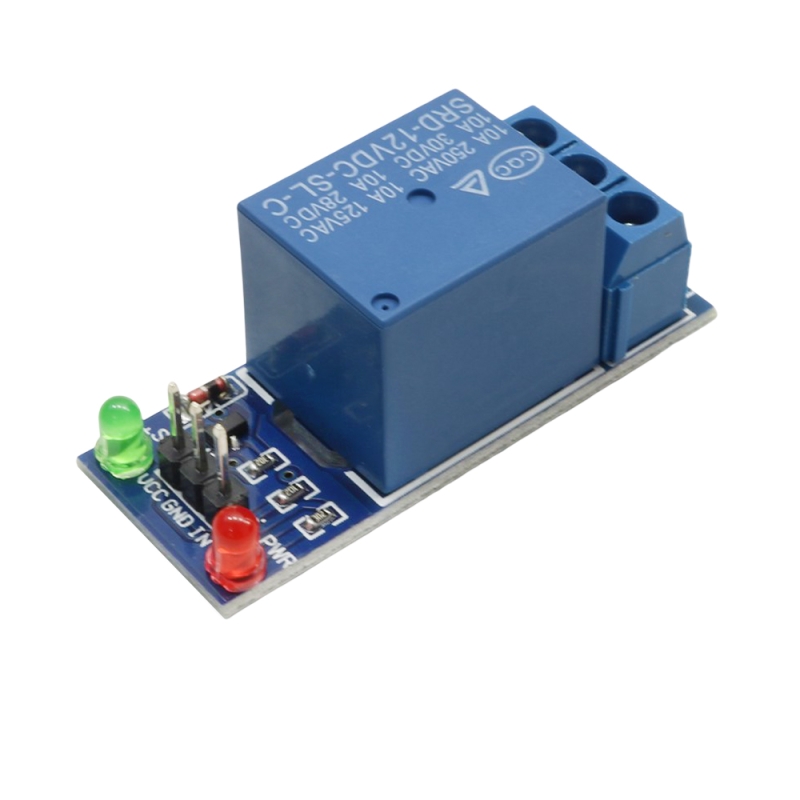

این ماژول پر کاربرد دارای 1 رله 12 ولتی است که می تواند دستگاه های مختلف با جریان بالا را کنترل کند. حتی شما می توانید این ماژول رو مستقیما توسط میکرو کنترلر های (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic) کنترل کنید.

مشخصات فنی:

• ولتاژ عملیاتی: DC12V
• نوع رله: رله با تریگر سطح پایین (Active Low)
• ماکزیمم ولتاژ قابل تحمل: 250 ولت و 10 آمپرAC وحداکثر 30 ولت و 10 آمپرDC
• ابعاد: 43×17×17 میلی‌متر

کاربردها:

• کنترل لامپ‌ها و نورپردازی
• کنترل موتورهای برقی
• کنترل شیرآلات الکترونیکی
• سیستم‌های اتوماتیک صنعتی
• مدیریت تجهیزات خانگی
• سیستم‌های امنیتی
• پروژه‌های کشاورزی
• پروژه‌های آموزشی و تحقیقاتی
