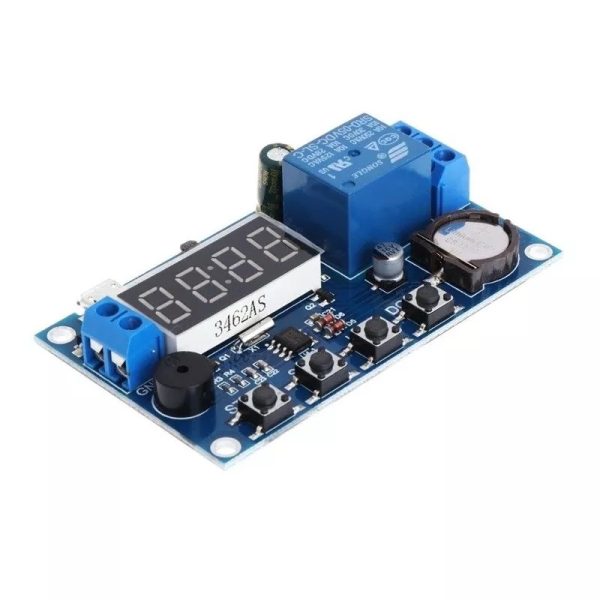

ماژول تایمر و ساعت XY-BJ با رله ۱۰ آمپر و بیزر داخلی

ماژول تایمر XY-BJ یک برد هوشمند و چندکاره است که قابلیت تنظیم ۵ حالت مختلف زمان‌بندی را برای کنترل تجهیزات برقی فراهم می‌کند. این ماژول با برخورداری از نمایشگر سون سگمنت، رله ۱۰ آمپر، بیزر هشدار داخلی و قابلیت تنظیم تاریخ و زمان، برای پروژه‌های اتوماسیون صنعتی، روشنایی هوشمند، سیستم‌های کنترل دسترسی و… گزینه‌ای بسیار کاربردی محسوب می‌شود.

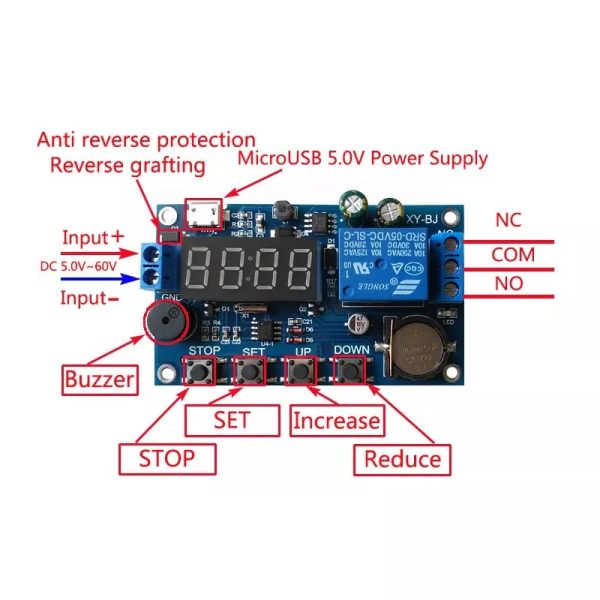

ویژگی‌های ماژول تایمر XY-BJ:

• ولتاژ ورودی: ۵ تا ۶۰ ولت DC

• ولتاژ تغذیه پیشنهادی: از طریق پورت micro USB با ولتاژ ۵ ولت

• نمایشگر: دیجیتال سون سگمنت (۷Segment)

• خروجی: رله ۱۰ آمپر با ایزولاسیون

• هشدار صوتی: دارای بیزر داخلی برای اعلام وضعیت

• انواع زمان‌بندی قابل تنظیم (PE1~PE5):

  • P1: تنظیم ساعت باز و بسته شدن در طول روز

  • P2: باز و بسته شدن روزانه در ساعات مشخص

  • P3: کنترل در یک روز خاص از ماه

  • P4: عملکرد ماهانه

  • P5: تنظیم عملکرد در ساعت خاصی از روزهای ماه

آموزش تنظیم ساعت و تاریخ:

1. پس از روشن کردن ماژول، دکمه DOWN را نگه دارید تا وارد حالت تنظیم سال (YEA) شوید.

2. با دکمه‌های UP و DOWN، سال، ماه، روز، ساعت و دقیقه را به ترتیب تنظیم کنید.

3. برای ذخیره و خروج از تنظیمات، دکمه SET را نگه دارید.

نحوه تنظیم عملکرد تایمر:

1. دکمه SET را ۲ ثانیه نگه دارید.

2. یکی از بازه‌های زمانی PE1 تا PE5 را انتخاب کنید.

3. یکی از حالت‌های عملکرد P1 تا P5 را انتخاب و تنظیم نمایید.

4. زمان فعال شدن (OPE) و غیرفعال شدن (CLE) را مشخص کنید.

🟢 کاربردها:

• روشنایی خودکار در ساعات مشخص

• کنترل فن، پمپ یا هر وسیله برقی دیگر با برنامه‌ریزی دقیق

• سیستم‌های امنیتی و کنترل دسترسی

• تابلوهای برق هوشمند
