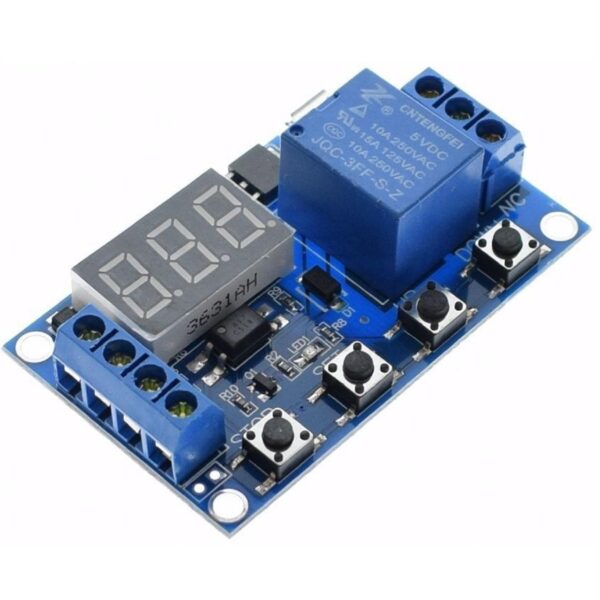

ماژول های رله تایمر، یکی از پرکاربردترین ماژول ها در تنظیم زمان فعال سازی رله ها به شمار می روند. به کمک این ماژول ها، کاربر می تواند زمان فعال شدن رله را از طریق کلیدهای دستگاه، تنظیم نماید. ماژول تایمر XY-J02، یک ماژول فعال ساز رله در زمان تنظیم شده توسط کاربر است. به کمک این ماژول و از طریق کلیدهای آن، کاربر می تواند زمان فعال سازی رله را در بازه 100 میلی ثانیه الی 999 دقیقه تنظیم نماید. همچنین، وجود نمایشگر Seven Segment جهت نمایش زمان فعال سازی رله و  تنظیمات کاربر، از دیگر مزایای این ماژول به شمار می رود. از طرف دیگر، رله به کار رفته در این ماژول از برند Songle بوده که تا 10 آمپر بار را می تواند تحمل نماید. این ماژول دارای بازه تغذیه 6 الی 30 ولت و علاوه براین از یک پورت USB جهت تغذیه، بهره می برد.

کاربردهای ماژول رله تایمر XY-J02

زمانبندی فعالیت یک دستگاه خاص

فعال ساز فن ها و موتورها در زمان تنظیم شده

زمانبندی فعالیت پمپ های آب متناسب با توان رله

فعال سازی سیستم های روشنایی در زمان تنظیم شده توسط کاربر

فعال سازی آلارم ها و زنگ های اخبار در زمان تنظیم شده توسط کاربر

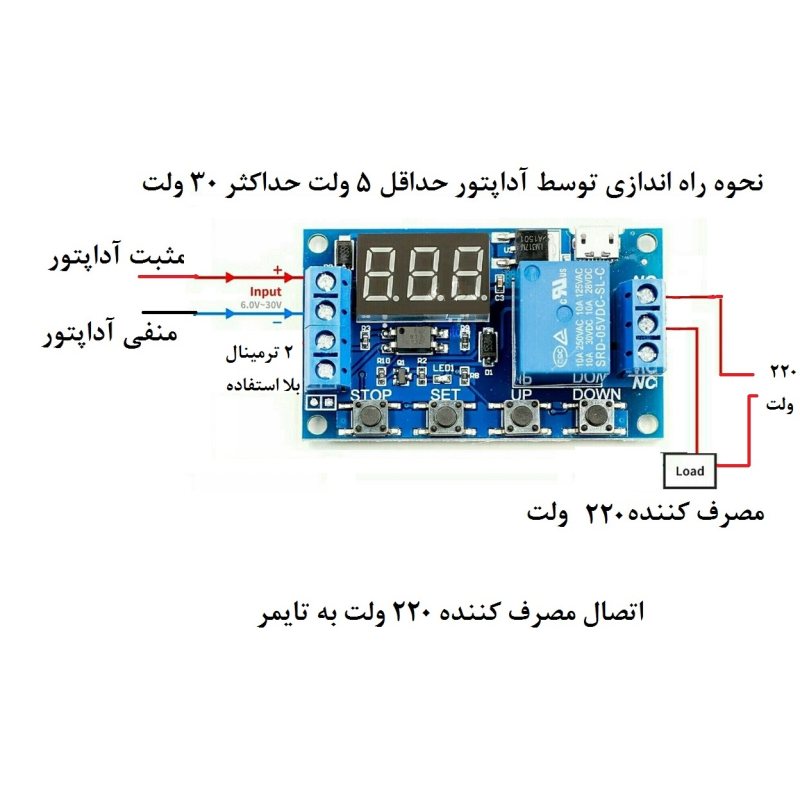

این ماژول تایمر در برنامه ریزی آبیاری، کنترل چرخش راک دستگاه جوجه کشی و … کاربرد دارد. زمان قابل تنظیم در این ماژول از 0.1 تا 999 ثانیه یا دقیقه قابل تنظیم است. دارای ترمینال ورودی شش تا سی ولت و سوکت 5.0V – microUSB است و با یک عدد شارژر موبایل نیز راه اندازی می شود. بعد از خاموش شدن ماژول، تنظیمات از بین نمی رود و به طور خودکار ذخیره می شود. این ماژول دارای 4 حالت کارکرد متفاوت است که در حالت p3.2 با تنظیم متغیرهای OP ، CL ، LOP تایمر بدون نیاز به سیگنال تحریک به محض راه اندازی به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد. با تنظیم پارامتر LOP روی گزینه — تعداد تکرار بینهایت اعمال میشود. جهت تنظیم این ماژول برای تایمر دستگاه جوجه کشی ابتدا آن را روشن کنید (با شارژر موبایل نیز روشن میشود) سپس کلید ست رو 2 ثانیه نگه دارید و رها کنید سپس با کلیدهای بالا یا پایین حالت P3.2 را بیابید سپس کلید ست را یک ثانیه نگه دارید و سپس رها کنید. مشاهده میکنید که OP چشمک میزند، در این حالت با کلید بالا و پایین زمان روشن بودن رله رو تنظیم کنید (بعد از تنظیم این زمان با فشردن کلید استپ در همین زمان ممیز را جهت تنظیم ثانیه یا دقیقه فشار دهید، به این صورت که با تنظیم ممیز (نقطه) در راست ترین حالت زمان OP، تایمر روی ثانیه و با تنظیم ممیز در سمت چپ حالت قبلی، تایمر روی صدم ثانیه، و حالتی که سه عدد ممیز در صفحه ظاهر می شود، زمان انتخاب شده دقیقه خواهد بود) برای دستگاه جوجه کشی عدد را 120 انتخاب کنید و با کلید استپ حالت 3 ممیز در صفحه را انتخاب کنید سپس کلید ست را بزنید، CL را مشاهده خواهید کرد مجددا با تکرار حالت قبلی برای دستگاه جوجه کشی عدد را 120 انتخاب کنید و با کلید استپ حالت 3 ممیز در صفحه را انتخاب کنید سپس کلید ست را بزنید، حال عبارت LOP را مشاهده خواهید کرد (یعنی تعداد دفعات خاموش و روشن شدن رله ) در این حالت با فشردن کلید پایین عبارت — را انتخاب کنید و کلید ست را بزنید، سپس دو مرتبه کلید ست را به مدت 1 ثانیه نگه دارید و رها کنید. ماژول اماده کار است. در حالت کارکرد عادی تایمر با زدن کلید استپ رله را اجبارا متوقف یا استارت کنید
