کانکتور مادگی Type-C بیضی سیم دار

در دنیای امروز، استاندارد USB Type-C به عنوان پورت همه‌کاره برای شارژ، انتقال دیتا و حتی خروجی تصویر مطرح شده است. برای پروژه‌های الکترونیکی سفارشی، ساخت جعبه‌های کنترلی، پاوربانک‌های دست‌ساز یا حتی تعمیرات، نیاز به تعبیه یک پورت USB-C در بدنه دستگاه امری ضروری است. کانکتور مادگی تایپ C پرسی بیضی سیم‌دار مشکی دقیقاً برای همین منظور طراحی شده است.

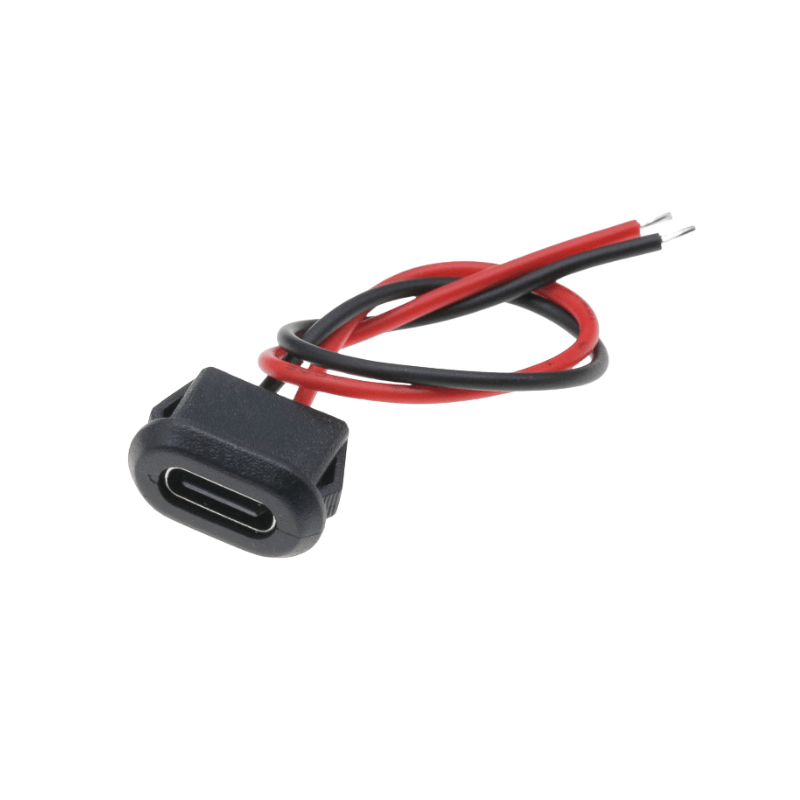

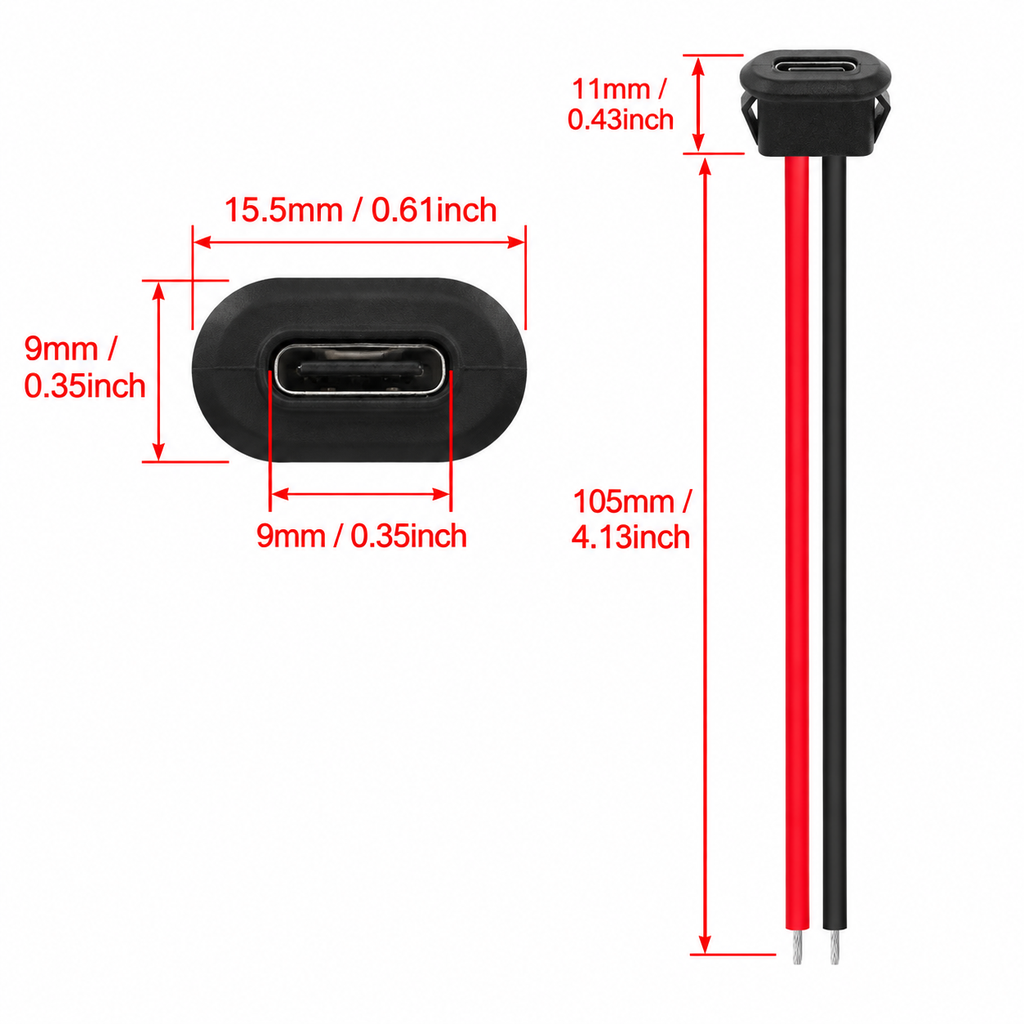

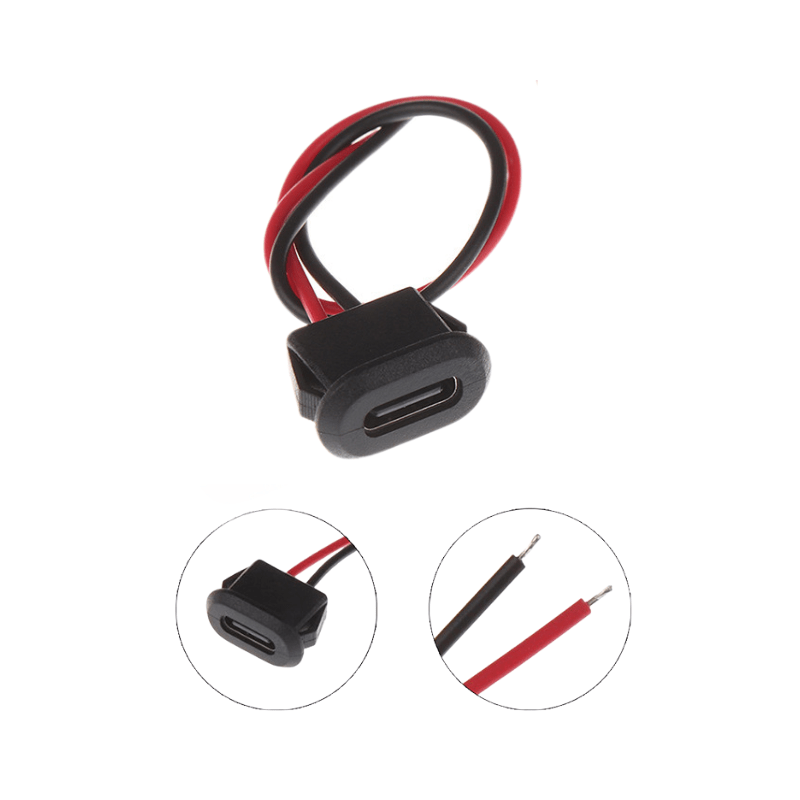

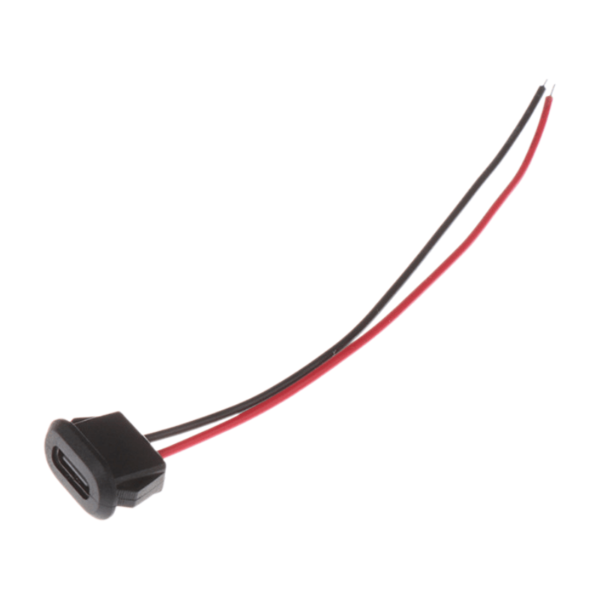

این کانکتور مادگی Type-C دارای بدنه پرسی است که پورت USB-C را روی یک برد کوچک تعبیه کرده و دو رشته سیم (معمولاً قرمز برای VBUS و مشکی برای GND) از انتهای آن خارج شده است. طراحی بیضی شکل بدنه و همچنین ابعاد مشخص شده در تصویر (ابعاد کلی ۱۵.۵x۹ میلی‌متر، ارتفاع ۱۱ میلی‌متر) آن را برای نصب روی انواع سطوح و پنل‌ها، به خصوص با ایجاد شکاف مناسب، ایده‌آل می‌سازد. طول کابل ۱۰۵ میلی‌متری نیز انعطاف‌پذیری لازم را برای اتصال به مدار مادر فراهم می‌کند.

مهم‌ترین ویژگی‌ها و مزایا

1. نصب و سیم‌کشی آسان: حذف نیاز به لحیم‌کاری پایه‌های بسیار ظریف کانکتور Type-C. فقط کافی است سیم‌های قرمز و مشکی را به مدار خود متصل کنید.
2. طراحی پرسی مقاوم: اتصالات داخلی به صورت پرسی انجام شده که مقاومت خوبی در برابر کشیدگی و لرزش دارد.
3. شکل بیضی و ابعاد مناسب: ابعاد استاندارد (۱۵.۵x۹ میلی‌متر) و ارتفاع کم (۱۱ میلی‌متر) اجازه می‌دهد تا در فضاهای محدود روی پنل‌ها نصب شود.
4. کابل آماده (۱۰۵ میلی‌متر): طول مناسب کابل برای اتصال به برد اصلی دستگاه بدون نیاز به سیم‌کشی اضافه.
5. رنگ مشکی: هماهنگی عالی با کیس‌ها و جعبه‌های الکترونیکی مشکی رنگ.
6. قابلیت شارژ: این مدل معمولاً برای انتقال جریان شارژ (Power Delivery) طراحی شده است.

مشخصات فنی

کاربردها

• اضافه کردن پورت شارژ USB-C به انواع جعبه‌های پروژه، کیس‌های دست‌ساز، و ماژول‌های الکترونیکی.
• ساخت پاوربانک‌های سفارشی با ورودی یا خروجی Type-C.
• تعمیر و جایگزینی پورت شارژ دستگاه‌های الکترونیکی.
• ورودی شارژ برای دستگاه‌های مبتنی بر میکروکنترلر مانند آردوینو، ESP32 و رزبری پای.
• تجهیزات صوتی و تصویری، یا هر دستگاهی که نیاز به ورودی/خروجی USB-C دارد.

نکات مهم نصب و استفاده

• بررسی پلاریته: قبل از اتصال دائمی، حتماً سیم قرمز را به VBUS (+5V) و سیم مشکی را به GND (زمین) مدار خود وصل کنید. تست بوق با مولتی‌متر توصیه می‌شود.
• محدودیت دیتا: به یاد داشته باشید که این مدل با دو سیم، معمولاً فقط برای انتقال برق (شارژ) کاربرد دارد و خطوط دیتا (D+ و D-) در آن وجود ندارد یا متصل نیست. اگر به انتقال دیتا نیاز دارید، باید از مدل‌های ۴ سیم یا کانکتورهای تخصصی‌تر استفاده کنید.
• نصب فیزیکی: برای نصب، نیاز به ایجاد یک برش مناسب (حدود ۹x۹ میلی‌متر یا کمی بزرگتر بسته به ضخامت بدنه) روی سطح مورد نظر دارید تا کانکتور به خوبی در جای خود قرار گیرد.
