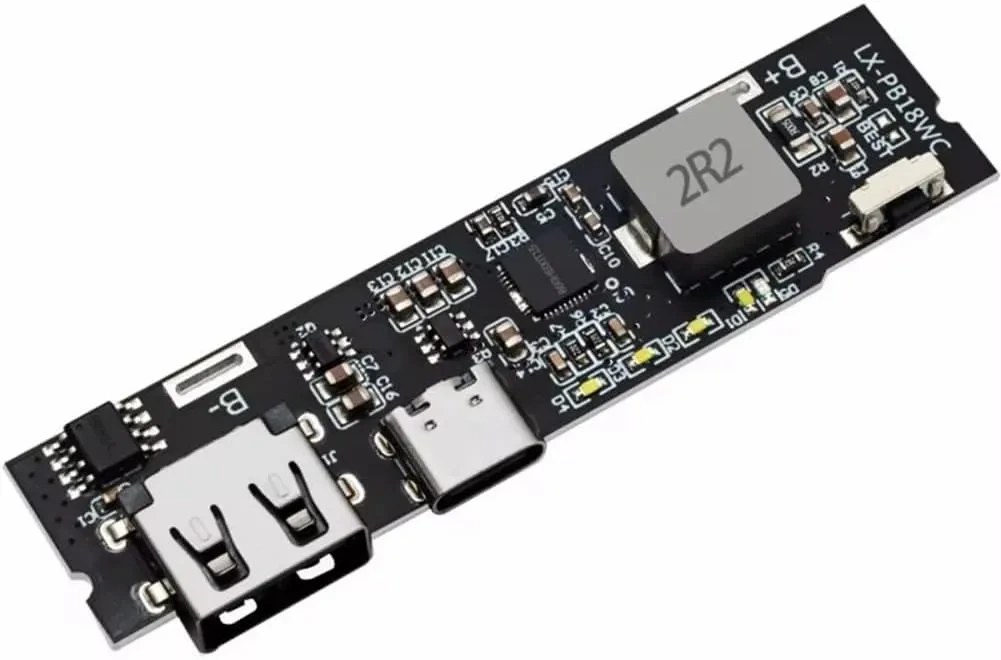

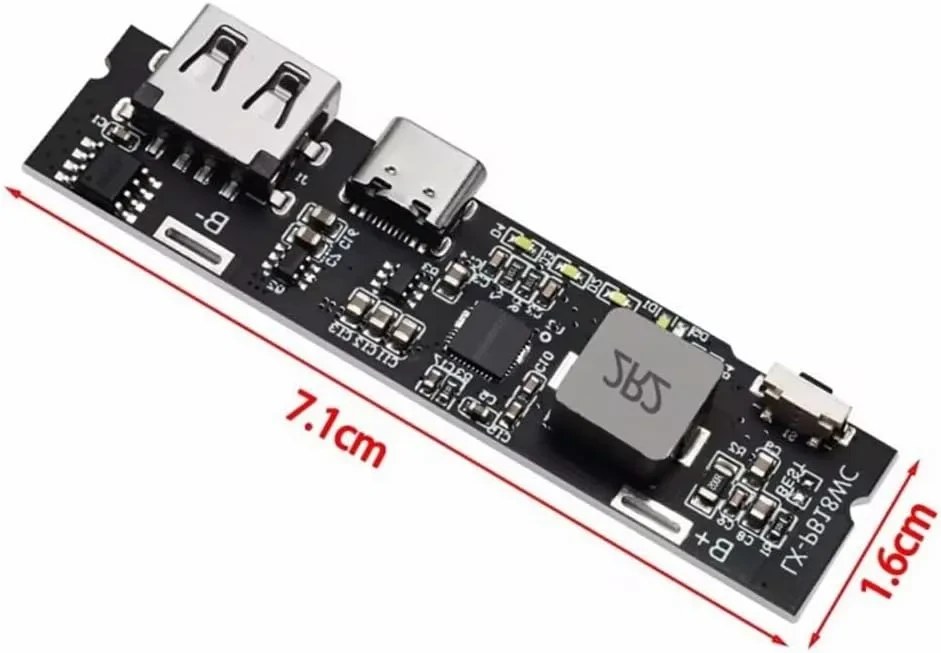

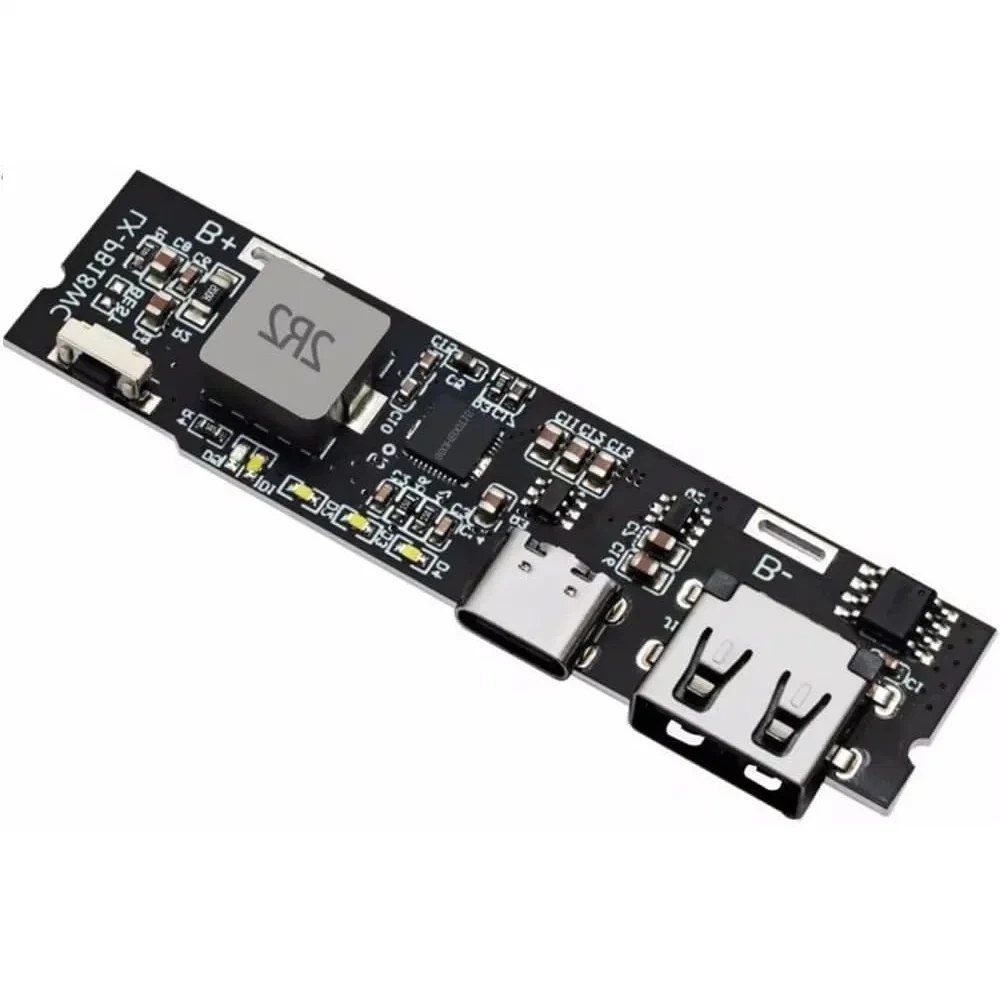

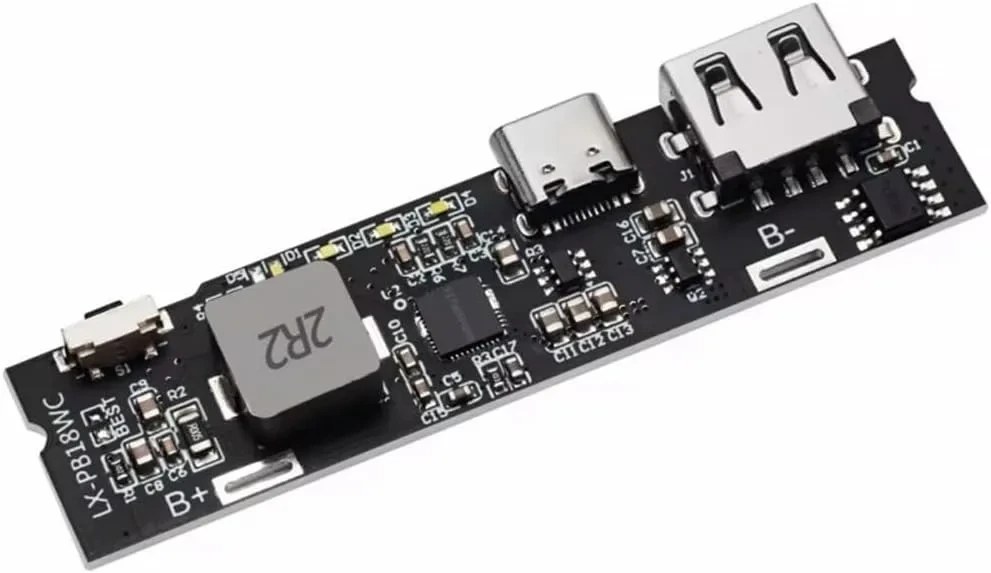

ماژول پاوربانک فست شارژ 18 وات TYPE-C

اگر به دنبال ساخت یک پاوربانک قدرتمند، جمع‌وجور و مجهز به فناوری شارژ سریع هستید، این ماژول ۱۸ واتی یکی از بهترین گزینه‌ها برای پروژه‌های DIY، تعمیر پاوربانک‌های قدیمی و ارتقای بردهای شارژ معمولی است. این برد با بهره‌گیری از چیپ‌های کنترل هوشمند، امکان شارژ سریع انواع گوشی‌های هوشمند (اندروید و آیفون) را با حداکثر توان ۱۸ وات فراهم می‌کند.

ویژگی‌ها و قابلیت‌های کلیدی:

1. پشتیبانی دوطرفه از درگاه Type-C: این درگاه هم به عنوان ورودی برای شارژ سریع باتری‌های پاوربانک و هم به عنوان خروجی برای شارژ دستگاه‌های دیگر عمل می‌کند.
2. پشتیبانی از پروتکل‌های شارژ سریع چندگانه: سازگار با استانداردهای Qualcomm Quick Charge (QC3.0/2.0)، USB Power Delivery (PD3.0/2.0)، پروتکل‌های فست هواوی (FCP) و سامسونگ (AFC).
3. مدار محافظ هوشمند باتری: مجهز به مدار مجتمع حفاظت از باتری برای جلوگیری از شارژ بیش‌ازحد (بیشتر از ۴.۲ ولت)، دشارژ عمقی (کمتر از ۳.۰ ولت) و اتصال کوتاه تصادفی.
4. راندمان تبدیل بالا: مبدل سنکرون (Synchronous Buck-Boost) با راندمان بالای ۹۰ درصد که تولید حرارت را به حداقل رسانده و طول عمر باتری‌ها را افزایش می‌دهد.

مشخصات فنی:

• ولتاژ باتری ورودی: ۳.۰ تا ۴.۲ ولت (پک‌های موازی از باتری‌های لیتیومی ۱۸۶۵۰/لیپو)
• ولتاژ و جریان خروجی:
  • خروجی ۵ ولت / ۳ آمپر
  • خروجی ۹ ولت / ۲ آمپر
  • خروجی ۱۲ ولت / ۱.۵ آمپر (تنظیم خودکار بر اساس نیاز دستگاه)
• ولتاژ ورودی برای شارژ ماژول: ۵V/2A ، ۹V/2A (از طریق درگاه Micro-USB یا Type-C)

نکات مهم در نصب و راه‌اندازی:

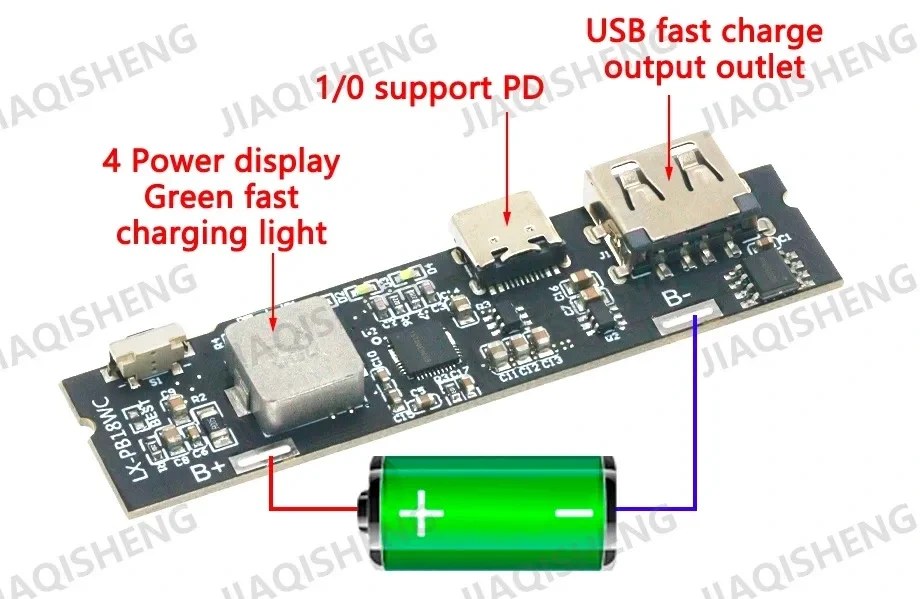

• باتری‌ها باید حتماً به صورت موازی (Parallel) بسته شوند تا ولتاژ در محدوده ۳.۷ ولت باقی بماند. از اتصال باتری‌ها به صورت سری خودداری کنید.

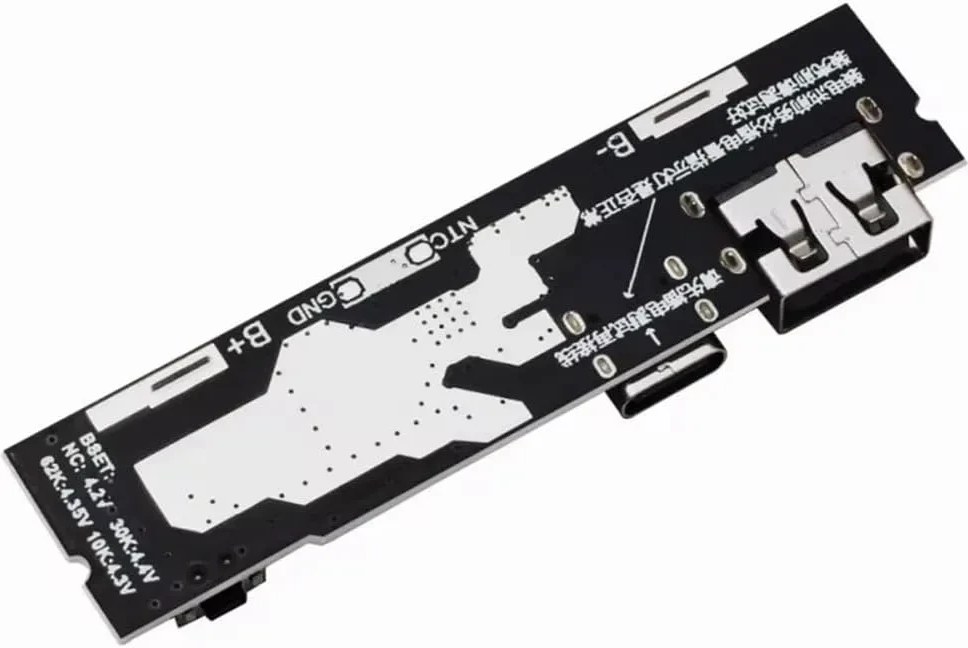

• رعایت قطب‌های مثبت ($B+$) و منفی ($B-$) در هنگام لحیم‌کاری الزامی است؛ اتصال معکوس ممکن است باعث سوختن آی‌سی اصلی شود.
• از سیم‌های کوتاه و ضخیم برای اتصال باتری به برد استفاده کنید تا در جریان‌های بالا افت ولتاژ رخ ندهد.
