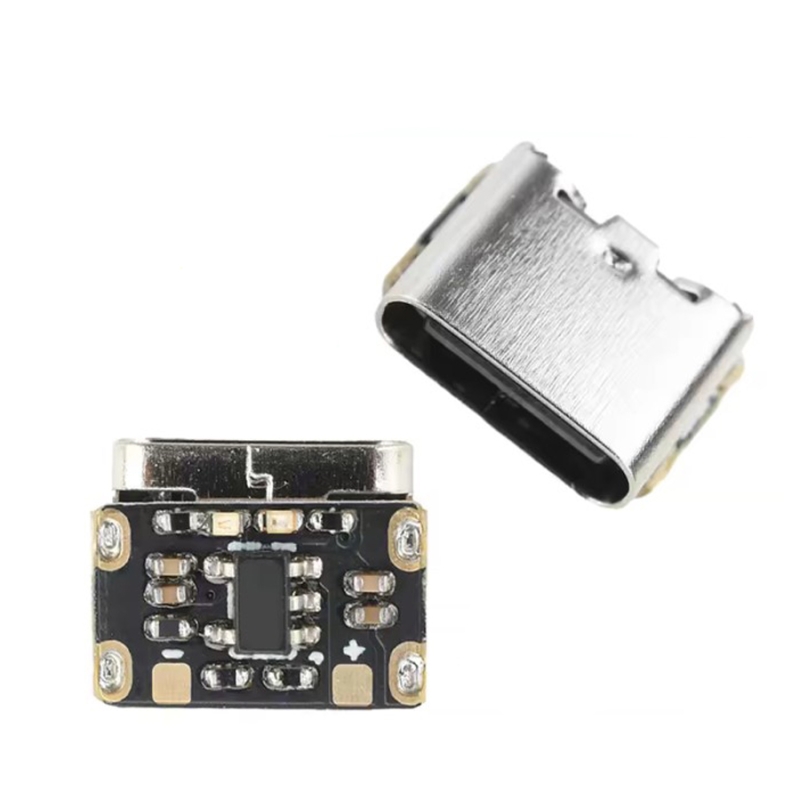

ماژول شارژ مینی باتری لیتیوم یون 3.7 ولت با ورودی USB Type-C، یک برد شارژ کوچک و کاربردی برای شارژ باتری‌های لیتیومی تک‌سل است. این ماژول برای باتری‌های Li-ion و Li-Po با ولتاژ نامی 3.7 ولت طراحی شده و گزینه‌ای مناسب برای باتری‌های 18650، باتری‌های لیتیوم‌پلیمر تخت و انواع باتری لیتیومی تک‌سل به شمار می‌رود.

ورودی Type-C باعث می‌شود بتوانید ماژول را به‌راحتی با کابل‌های رایج USB-C و آداپتور 5 ولت، پاوربانک، لپ‌تاپ یا شارژر USB تغذیه کنید. ابعاد کوچک برد، استفاده از آن را در پروژه‌های قابل‌حمل، چراغ‌قوه، اسباب‌بازی‌های شارژی، بردهای آردوینو، ESP8266، ESP32، تجهیزات پوشیدنی و پروژه‌های DIY ساده‌تر می‌کند.

این ماژول معمولاً باتری را با روش شارژ CC/CV شارژ می‌کند؛ یعنی ابتدا جریان شارژ ثابت بوده و پس از نزدیک شدن ولتاژ باتری به ولتاژ نهایی، شارژ با ولتاژ ثابت ادامه پیدا می‌کند. ولتاژ شارژ کامل باتری‌های لیتیومی تک‌سل معمولاً 4.2 ولت است.

بسیاری از مدل‌های این برد دارای LED وضعیت هستند تا وضعیت شارژ باتری را نمایش دهند؛ برای مثال، یک LED هنگام شارژ روشن می‌شود و پس از تکمیل شارژ، LED دیگری تغییر وضعیت می‌دهد. البته رنگ LEDها و وجود یا نبود مدار محافظ باتری ممکن است با توجه به نسخه ماژول متفاوت باشد.

ویژگی‌های ماژول شارژ مینی Type-C

• مناسب شارژ باتری‌های لیتیوم یون و لیتیوم پلیمر 3.7 ولت
• قابل استفاده برای باتری‌های لیتیومی تک‌سل، از جمله 18650

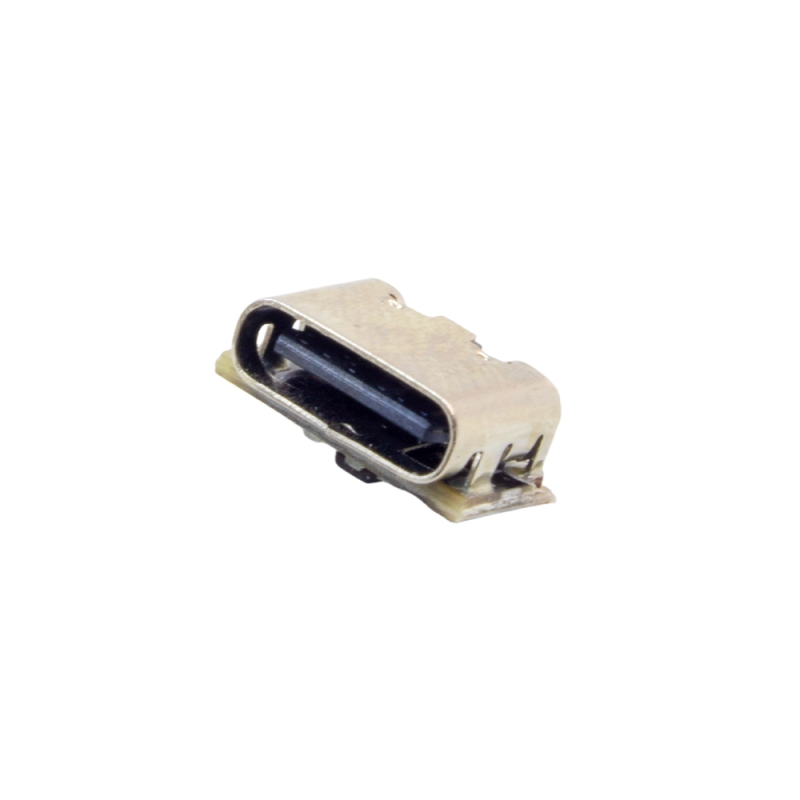

• مجهز به ورودی USB Type-C
• تغذیه با ولتاژ 5 ولت DC
• ولتاژ نهایی شارژ باتری: معمولاً 4.2 ولت

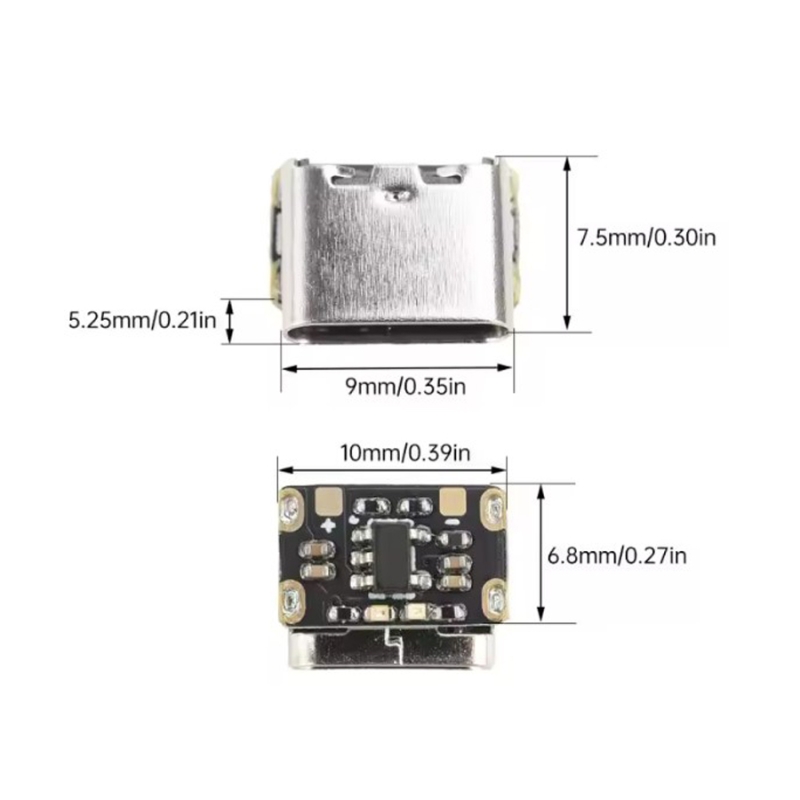

• طراحی بسیار کوچک و سبک
• مناسب برای پروژه‌های قابل‌حمل و کم‌مصرف
• دارای نشانگر LED وضعیت شارژ در اغلب نسخه‌ها
• مناسب برای ساخت شارژر باتری لیتیومی ساده
• اتصال آسان باتری از طریق پدهای مثبت و منفی روی برد

کاربردهای ماژول

• شارژ باتری 18650 تک‌سل
• شارژ باتری لیتیوم‌پلیمر 3.7 ولت
• چراغ‌قوه و چراغ اضطراری شارژی
• اسباب‌بازی‌ها و گجت‌های شارژی
• پروژه‌های Arduino، ESP32 و ESP8266
• تجهیزات قابل‌حمل و پروژه‌های رباتیک سبک
• دستگاه‌های پوشیدنی و پروژه‌های الکترونیک DIY
• تعمیر یا ساخت محصولات شارژی کوچک

نحوه اتصال و استفاده

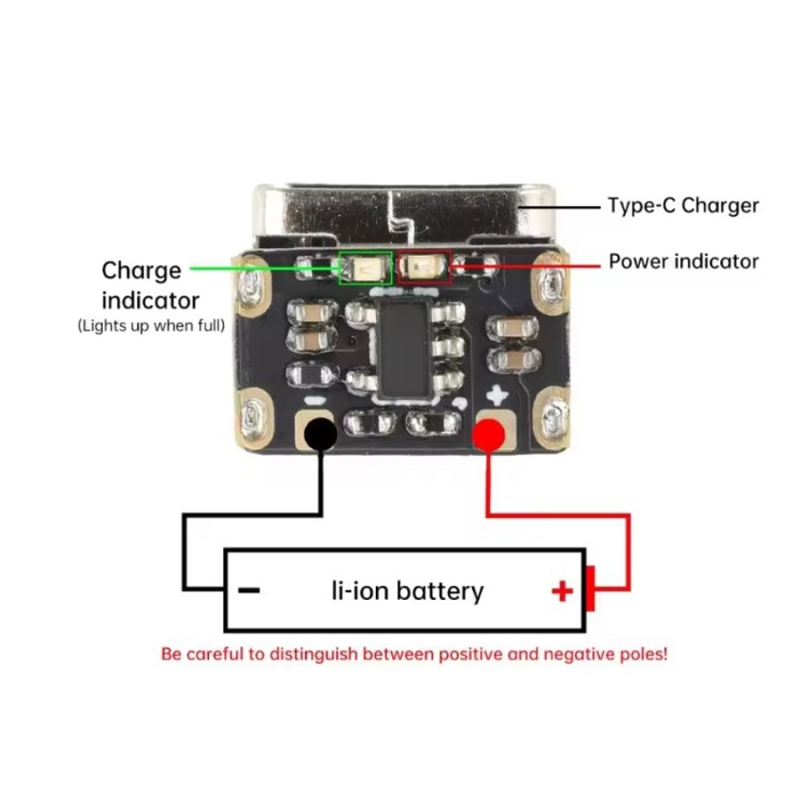

1. باتری لیتیومی تک‌سل 3.7 ولت را با رعایت قطبیت به پدهای B+ و B- یا BAT+ و BAT- ماژول وصل کنید.
2. یک منبع تغذیه 5 ولت استاندارد را با کابل USB Type-C به ورودی ماژول متصل کنید.
3. LED نشانگر، فرآیند شارژ باتری را نمایش می‌دهد.
4. پس از تکمیل شارژ، باتری را از ورودی جدا کرده یا از مدار مطابق نیاز پروژه استفاده کنید.
5.

نکات مهم پیش از خرید و استفاده

• این ماژول مخصوص یک سلول لیتیومی 3.7 ولت است و برای اتصال مستقیم دو یا چند باتری به‌صورت سری مناسب نیست.
• باتری لیتیومی را هرگز با قطبیت معکوس به برد متصل نکنید.
• ورودی ماژول باید 5 ولت باشد؛ اتصال مستقیم آداپتورهای 9، 12 یا 24 ولتی موجب آسیب به ماژول خواهد شد.
• اگر محصول شما هنگام شارژ به‌طور هم‌زمان مصرف‌کننده دارد، بهتر است مشخصات نسخه ماژول و امکان Power Path / Load Sharing را بررسی کنید؛ بسیاری از بردهای شارژ ساده برای شارژ هم‌زمان باتری و تغذیه بار طراحی نشده‌اند.
• وجود مدار محافظ در همه نسخه‌های ماژول قطعی نیست. اگر برد شما فقط پایه‌های B+ و B- دارد، پیش از استفاده در کاربردهای حساس، مشخصات دقیق آن را بررسی کنید.
• فقط از باتری‌های سالم، بدون بادکردگی، پارگی روکش یا نشتی استفاده کنید.
