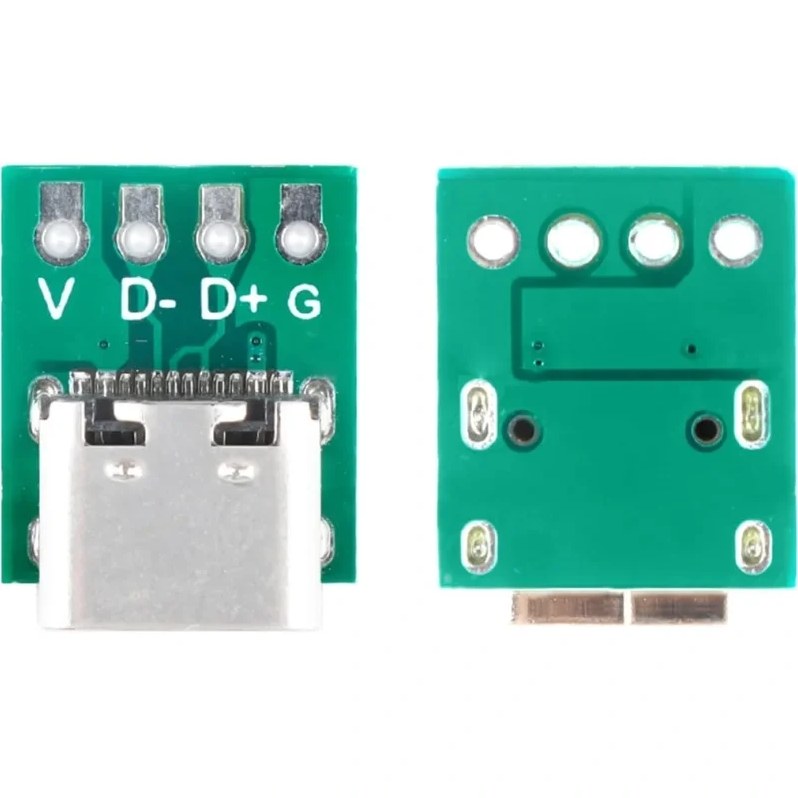

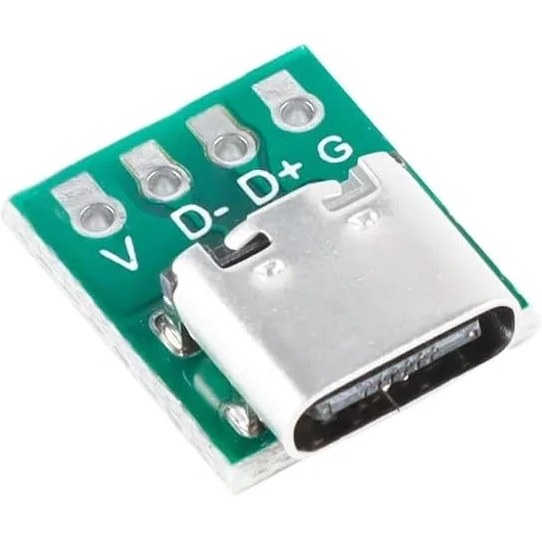

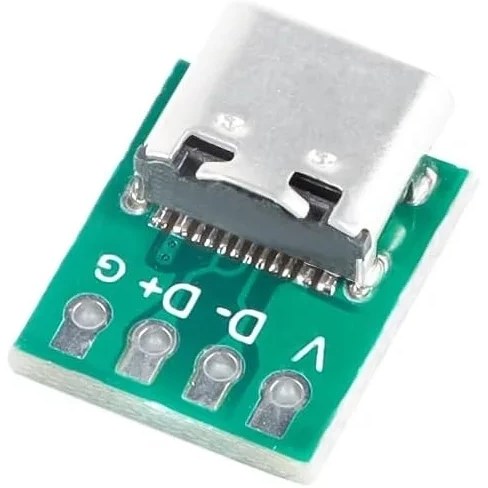

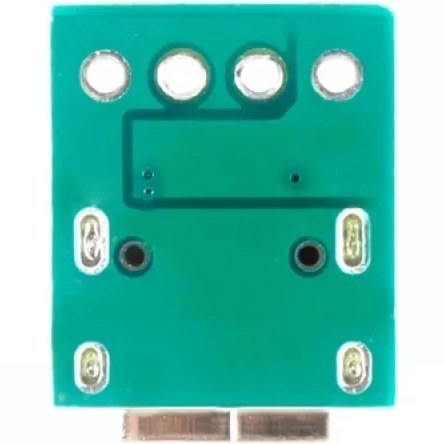

برد برک‌اوت USB-C (Male) یک واسط ایده‌آل برای مهندسان، دانشجویان و علاقه‌مندان به دنیای الکترونیک است. این ماژول کانکتور ظریف و پیچیده USB-C را به پدهای استاندارد با گام (Pitch) مشخص تبدیل می‌کند تا بتوانید به راحتی توسط سیم‌های جامپر یا لحیم‌کاری مستقیم، اتصالات مورد نظر خود را برقرار کنید. با این برد، دیگر نگران لحیم‌کاری دشوار پین‌های بسیار ریز کانکتورهای تایپ-سی نباشید.

✨ ویژگی‌های کلیدی

• دسترسی کامل به پین‌اوت‌ها: تمامی پین‌های حیاتی از جمله VBUS، GND، D+، D- و کانال‌های CC1/CC2 برای پیکربندی‌های مختلف روی برد در دسترس هستند.
• کیفیت ساخت بالا: دارای بدنه مستحکم و پین‌های با کیفیت جهت جلوگیری از لق شدن یا قطعی در طول زمان.

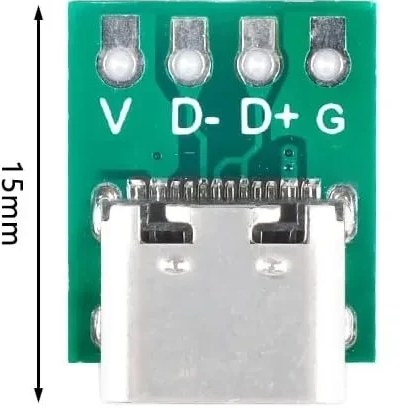

• طراحی فشرده: ابعاد کوچک و بهینه، مناسب برای جاسازی در باکس‌های کوچک و پروژه‌های پرتابل.
• سازگاری بالا: مناسب برای انتقال دیتا، شارژ سریع و انواع پروتکل‌های USB 3.1 / 2.0.

1. شناسایی پین‌ها: قبل از لحیم‌کاری، حتماً به نقشه پین‌اوت (Pinout) روی برد یا دیتاشیت محصول دقت کنید. پین‌های اصلی شامل VBUS (برق مثبت) و GND (زمین) هستند.
2. لحیم‌کاری: از هویه با نوک تیز و سیم لحیم با قطر کم استفاده کنید. دقت کنید که بین پین‌های خروجی اتصال کوتاه رخ ندهد.
3. پیکربندی CC: اگر قصد دارید از این برد برای تامین تغذیه (Power Delivery) استفاده کنید، ممکن است نیاز باشد پین‌های CC1 و CC2 را با مقاومت (معمولاً 5.1kΩ به زمین) پول‌داون کنید تا دستگاه میزبان (مانند شارژر یا لپ‌تاپ) اجازه خروجی برق را صادر کند.
4. تست اتصال: پیش از اتصال به دستگاه‌های گران‌قیمت (مانند گوشی یا لپ‌تاپ)، با استفاده از مولتی‌متر (در حالت تست بیزر) از عدم وجود اتصال کوتاه بین VBUS و GND اطمینان حاصل کنید.

⚠️ نکات مهم برای کاربران

• حساسیت در لحیم‌کاری: کانکتورهای USB-C بسیار حساس هستند. در هنگام لحیم‌کاری طولانی مدت، از داغ شدن بیش از حد پلاستیک بدنه کانکتور خودداری کنید تا تغییر شکل ندهد.
• محدودیت جریان: اگر قصد دارید جریان بالایی (بیش از 2 آمپر) از کانکتور عبور دهید، حتماً از تمامی پین‌های VBUS و GND موجود روی برد استفاده کنید تا فشار بیش از حد به یک پین وارد نشود.
• پروتکل‌های شارژ: به یاد داشته باشید که این برد صرفاً یک واسط فیزیکی است. برای استفاده از قابلیت‌های شارژ سریع (PD/QC)، باید مدارات کنترلی لازم را در مسیر پیاده‌سازی کنید.

💡 کاربردهای پیشنهادی

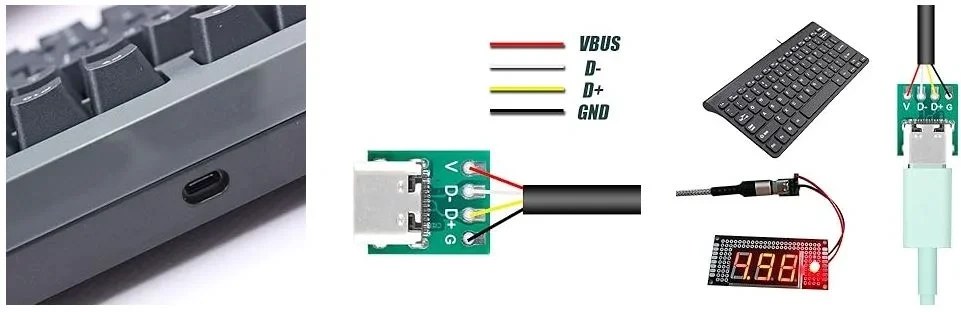

• ساخت کابل‌های USB-C سفارشی برای بردهای آردوینو و ESP32
• استفاده در پروژه‌های تعمیرات موبایل و گجت‌های هوشمند
• تجهیز بردهای الکترونیکی قدیمی به ورودی شارژ Type-C
• تست و عیب‌یابی کابل‌های USB معیوب
