تراشه‌های الکترونیکی؛ معرفی کامل آی‌سی و کاربردهای آن

مدار مجتمع (IC) چیست؟

آی‌سی (Integrated Circuit – IC) که با نام‌های مدار مجتمع، تراشه و ریزتراشه نیز شناخته می‌شود، مجموعه‌ای فشرده از قطعات الکترونیکی مانند ترانزیستورها، دیودها، مقاومت‌ها و خازن‌هاست که همگی روی بستری نازک از ماده نیمه‌رسانا ــ معمولاً سیلیکون ــ ساخته و به یکدیگر متصل می‌شوند.

نتیجه این فرایند، مداری یکپارچه و بسیار کوچک است که ممکن است تنها چند میلی‌متر مربع مساحت داشته باشد، اما قادر است عملکردی معادل با صدها یا حتی میلیاردها قطعه مجزا را انجام دهد. امروزه مدارهای مجتمع پایه و اساس تمامی تجهیزات الکترونیکی مدرن به شمار می‌روند.

تاریخچه پیدایش مدار مجتمع

در سال ۱۹۵۸، Jack Kilby از شرکت Texas Instruments نخستین نمونه مدار مجتمع را ساخت. تقریباً هم‌زمان، Robert Noyce در شرکت Fairchild Semiconductor روشی عملی‌تر برای تولید انبوه آن ارائه داد.

این اختراع انقلابی بزرگ در صنعت الکترونیک ایجاد کرد و مسیر کوچک‌سازی تجهیزات، افزایش سرعت پردازش و کاهش مصرف انرژی را هموار ساخت.

ساختار داخلی آی‌سی

یک مدار مجتمع از بخش‌های زیر تشکیل می‌شود:

• تراشه سیلیکونی (Die): بستر اصلی ساخت قطعات نیمه‌رسانا

• مدارهای داخلی: شامل ترانزیستورها، دیودها، مقاومت‌ها و خازن‌ها

• پایه‌ها (Pins): جهت اتصال به سایر اجزای مدار

• بسته‌بندی (Package): محافظت فیزیکی از تراشه در برابر آسیب‌های محیطی

تمام این اجزا در قالب یک قطعه کوچک و یکپارچه ارائه می‌شوند.

کاربردهای آی‌سی

یک آی‌سی می‌تواند نقش‌های متنوعی در مدار ایفا کند، از جمله:

• حافظه کامپیوتر

• تقویت‌کننده

• گیت منطقی

• مقایسه‌کننده

• نوسان‌ساز

• تایمر

• شمارنده (کانتر)

• تنظیم‌کننده ولتاژ

• کنترل‌کننده موتور

• میکروکنترلر

• ریزپردازنده

پردازنده‌های شرکت‌هایی مانند Intel و AMD نمونه‌هایی از آی‌سی‌های پیشرفته دیجیتال هستند که در رایانه‌ها و سرورها استفاده می‌شوند.

بدون وجود مدارهای مجتمع، ساخت کامپیوترها، تلفن‌های همراه، تلویزیون‌ها، سرورها و سایر تجهیزات پیشرفته در ابعاد کوچک امروزی امکان‌پذیر نبود.

انواع آی‌سی

مدارهای مجتمع از نظر نوع سیگنال و کاربرد به سه دسته اصلی تقسیم می‌شوند:

۱. آی‌سی آنالوگ (خطی)

آی‌سی‌های آنالوگ با سیگنال‌های پیوسته کار می‌کنند و خروجی آن‌ها تابعی خطی از ورودی است. این نوع آی‌سی‌ها معمولاً ساختار ساده‌تری دارند و در تقویت و پردازش سیگنال‌های صوتی و رادیویی کاربرد دارند.

کاربردهای رایج:

• تقویت‌کننده فرکانس صوتی (AF)

• تقویت‌کننده فرکانس رادیویی (RF)

• آپ‌امپ (تقویت‌کننده عملیاتی)

• تنظیم‌کننده ولتاژ

• سنسور دما

• مقایسه‌کننده

• تایمر

این آی‌سی‌ها می‌توانند به گونه‌ای طراحی شوند که در رسیدن سیگنال به مقدار مشخص، دستگاه‌هایی مانند سیستم‌های گرمایشی یا تهویه مطبوع را روشن یا خاموش کنند.

۲. آی‌سی دیجیتال

آی‌سی‌های دیجیتال با سیگنال‌های گسسته کار می‌کنند و تنها دو حالت منطقی دارند:
0 (Low) و 1 (High).

پایه و اساس این مدارها، گیت‌های منطقی هستند مانند:

• AND

• OR

• NAND

• XOR

• فلیپ‌فلاپ

• شمارنده‌ها

این نوع آی‌سی‌ها در کامپیوترها، ریزپردازنده‌ها، تلویزیون‌ها، سرورها و بسیاری از سیستم‌های دیجیتال کاربرد دارند. پیشرفت فناوری باعث شده امروزه میلیاردها ترانزیستور در یک آی‌سی دیجیتال جای بگیرد.

۳. آی‌سی سیگنال مختلط (Mixed Signal)

اگر مدارهای آنالوگ و دیجیتال روی یک تراشه قرار گیرند، آی‌سی حاصل سیگنال مختلط نامیده می‌شود.

نمونه‌ها:

• مبدل آنالوگ به دیجیتال (ADC)

• مبدل دیجیتال به آنالوگ (DAC)

• آی‌سی‌های جمع‌آوری داده

• پتانسیومتر دیجیتال

این نوع آی‌سی‌ها در سیستم‌هایی که نیاز به تبدیل سیگنال‌های واقعی (آنالوگ) به داده‌های دیجیتال دارند، بسیار کاربردی هستند.

مزایای مدارهای مجتمع

• اندازه بسیار کوچک

• مصرف انرژی کم

• سرعت بالا

• هزینه تولید پایین در تیراژ بالا

• قابلیت اطمینان زیاد

• کاهش نویز و اتلاف انرژی

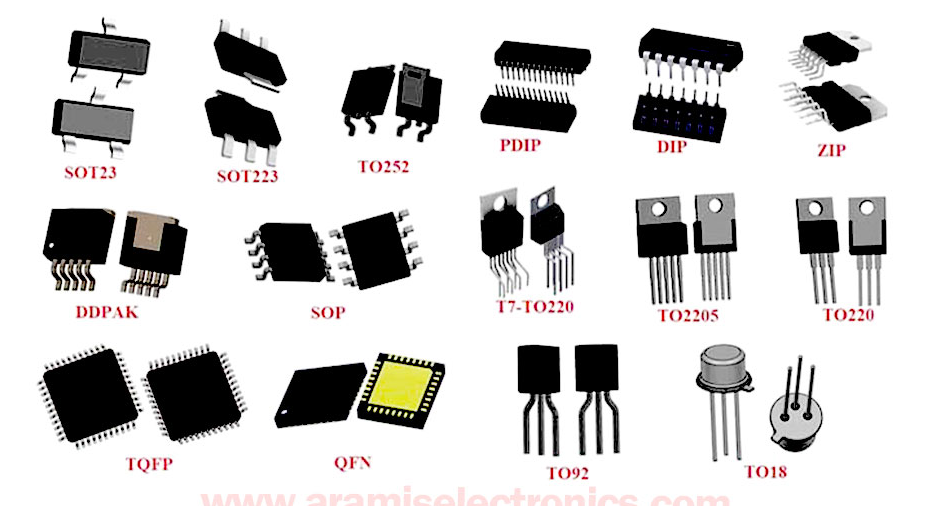

• انواع پکیج های آی سی

•

• آی سی DIP

  پکیج آی سی DIP که مخفف Dual-Inline Package است، یکی از رایج ترین آی سی های موجود در بازار است و مونتاژ آن نسبت به پکیج های دیگر آسان تر است. از خانواده آی‌سی‌های سوراخ‌دار است و دارای دو ردیف پین موازی هستند که به طور عمود از یک محفظه پلاستیکی مستطیلی مشکی بیرون آمده اند. ابعاد کلی این پکیج به تعداد پین آن بستگی دارد که می‌تواند دارای 4 تا 64 پین باشد.

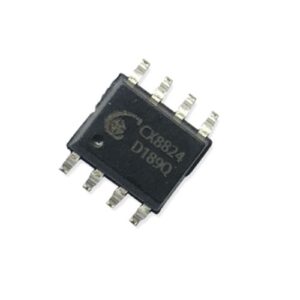

آی سی SOP

پکیج با پایه‌های تخت کوچک (Small Outline Packages) که به اختصار به آن SOP می گویند، بسیار مشابه آی سی های DIP است، با این تفاوت که هنگام نصب به جای سوراخ، روی سطح برد قرار می‌گیرند. این آی‌سی‌ها انواع مختلفی دارند، از جمله پکیج های با پایه‌های تخت نازک (Thin Small-Outline Packages) یا TSOP و پکیج های با پایه‌های تخت نازک و منقبض (Thin-Shrink Small-Outline Packages) یا TSSOP.

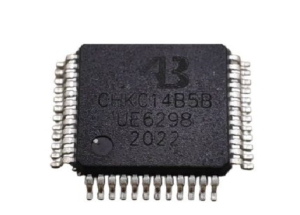

آی سی QFP

پکیج تخت چهار تایی (Quad Flat Package) یا به اختصار QFP، از هر چهار طرف دارای پین های خارج شده از محفظه مستطیلی مشکی هستند. این آی سی ها معمولا از هر طرف بین 8 تا 70 پین دارند. از انواع این آی‌سی‌ها می توان به ATmega328، STM32F و آی سی 40048 اشاره کرد.

آی سی BGA

نوع دیگر پکیج آی سی که پیشرفته ترین آنها نیز هست، پکیج BGA است که مخفف Ball Grid Array می باشد. این نوع بسته‌بندی، شامل گوی‌های کوچک لحیم است که به صورت یک الگو یا شبکه مرتب شده‌اند. بسته BGA تنها برای ریزپردازنده‌های پیشرفته مانند بردهای رزبری پای (Raspberry Pi) استفاده می‌شود.

شماره گذاری پین‌ها در آی سی

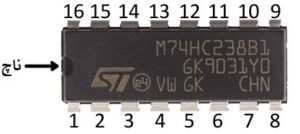

در تمامی آی سی ها نشانه‌ای برای مشخص کردن پین یا پایه شماره یک وجود دارد و معمولا از یک نقطه یا بریدگی برای مشخص کردن پین شماره یک استفاده می‌شود. شماره بقیه پین‌های آی سی نیز در جهت خلاف حرکت عقربه‌های ساعت افزایش می‌یابد و بدین ترتیب شماره گذاری می‌گردد. در تصویر پایین، نحوه شماره گذاری پایه های آی سی نشان داده شده است:

نسل های آی سی

نسل های متفاوت IC ها بر اساس تعداد ترانزیستورها و باقی اجزای تشکیل دهنده شان به صورت زیر دسته بندی می شوند:

• SSI:فناوری SSI یا یکپارچه سازی مقیاس کوچک، شامل 1 تا 10 ترانزیستور و 1 تا 12 گیت منطقی است.
• MSI:فناوری MSI یا یکپارچه سازی مقیاس متوسط، شامل 10 تا 500 ترانزیستور و 13 تا 99 گیت منطقی است.
• LSI:فناوری LSI یا یکپارچه سازی مقیاس بزرگ، شامل 500 تا 20000 ترانزیستور و 100 تا 9999 گیت منطقی است
• VLSI:فناوری VLSI یا یکپارچه سازی در مقیاس بسیار بزرگ، شامل 20000 تا 1000000 ترانزیستور و100001 تا 99999 گیت منطقی است
• ULSI:فناوری ULSI یا فناوری یکپارچه سازی در مقیاس فوق ­العاده بزرگ، شامل 1000000 ترانزیستور و 100000 گیت منطقی است

کاربردهای آی سی

آی سی ها یا مدارهای مجتمع کاربردهای بسیار متنوعی دارند و دامنه کاربردشان روز به روز در حال افزایش است. آمپلی فایرهای صوتی، پردازنده های ویدئویی، حافظه و سوئیچ ها تنها چند نمونه از این کاربردها هستند. مهمترین کاربردهای آی سی ها عبارتند از:

• کامپیوتر و موبایل
• لوازم برقی خانگی مثل تلویزیون، ماشین لباسشویی و …
• رادار
• آمپلی فایر
• ساعت های مچی
• دستگاه های حافظه یا مموری
• انکودر و دیکودرهای فرکانس رادیویی

یکی از پرکاربردترین آی سی ها، میکروکنترلر است که وظیفه آن، کنترل بخش‌های مختلف سیستم الکترونیکی است و معمولاً شامل یک واحد ریزپردازنده، حافظه و برخی تجهیزات جانبی می باشد.

مزایا و معایب آی سی

مزایای آی سی ها عبارتند از:

• آی سی و تمامی اجزای آن باهم تولید می شود و در نتیجه هزینه کلی ساخت یک آی سی نسبت به هزینه ساخت مدار مشابه با اجزای مجزا، کمتر خواهد بود.
• اندازه آنها بسیار کوچک است به طوریکه می توان تقریباً 20000 قطعه الکترونیکی را در یک اینچ مربع تراشه IC قرار داد.
• از نظر کارایی، به دلیل سایز کوچک و مصرف توان کم اجزای آن، بازده آی سی بالاست.
• قابلیت اطمینان آنها بالاست.
•  انرژی بسیار کمی مصرف می­کنند.
•  سرعت عمل بالایی دارند.
• با توجه به اندازه کوچک آنها، در صورت افزایش جریان، امکان دفع گرمای کافی را ندارند. به همین دلیل است که آی سی ­ها معمولا به دلیل عبور جریان بیش از حد از آنها، آسیب می­بینند.
• سلف ها و ترانسفورماتورها را نمی توان در آنها گنجاند.
• اتلاف توان به 10 وات محدود شده است.
• تولید آی سی با ولتاژ عملکرد بالا و نویزپذیری پایین بسیار سخت است.
•
