بررسی جامع و مقایسه ویژگی‌ها تفاوت SMD و DIP

تفاوت SMD و DIP

در طراحی و ساخت مدارهای الکترونیکی، انتخاب نوع قطعات و روش نصب آن‌ها نقش بسیار مهمی دارد. دو روش متداول برای نصب قطعات الکترونیکی در بردهای مدار چاپی (PCB) وجود دارد که به نام‌های DIP (Dual In-line Package) و SMD (Surface Mount Device) شناخته می‌شوند. هرکدام از این فناوری‌ها مزایا و معایب خاص خود را دارند و بر اساس نوع استفاده و نیاز پروژه باید انتخاب شوند. در این مقاله به مقایسه این دو فناوری و ویژگی‌های آن‌ها پرداخته می‌شود.

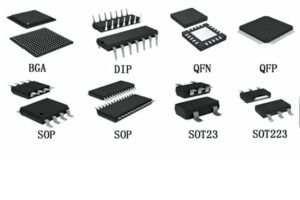

1. DIP (Dual In-line Package)

قطعات DIP به قطعاتی اطلاق می‌شود که دارای دو ردیف پایه برای اتصال به برد مدار چاپی هستند. این قطعات معمولاً به‌صورت دستی روی برد لحیم‌کاری می‌شوند و برای اتصال به برد نیاز به سوراخ‌هایی دارند. این نوع قطعات در طراحی‌های قدیمی‌تر و پروژه‌هایی که نیاز به تعمیرات دستی دارند، استفاده می‌شوند.

ویژگی‌ها و مزایا:

• ابعاد بزرگ‌تر نسبت به SMD.

• نیاز به سوراخ‌کاری در برد PCB برای اتصال پایه‌ها.

• نصب دستی و معمولا مناسب برای تولید محدود یا آزمایشی.

• قابلیت تعمیرات دستی آسان‌تر، زیرا پایه‌های قطعه قابل دسترسی هستند.

• برای قطعات پرقدرت و بزرگتر مناسب‌تر است.

• استفاده در دستگاه‌هایی با فرکانس پایین یا نیاز به تعمیرات بعدی.

معایب:

• نیاز به فضای بیشتر روی PCB، که ممکن است برای پروژه‌های فشرده مناسب نباشد.

• زمان‌بر بودن فرآیند نصب، خصوصاً در تولید انبوه.

• مصرف بیشتر فضا و وزن بیشتر.

2. SMD (Surface Mount Device)

فناوری SMD به نصب قطعات الکترونیکی به‌صورت سطحی و بدون نیاز به سوراخ‌کاری در برد اشاره دارد. این قطعات معمولا کوچک‌تر و فشرده‌تر از قطعات DIP هستند و با استفاده از دستگاه‌های خودکار روی برد نصب می‌شوند.

ویژگی‌ها و مزایا:

• ابعاد کوچک و مناسب برای طراحی‌های فشرده و بردهای دوطرفه.

• نصب خودکار با استفاده از ماشین‌آلات پیشرفته، که سرعت تولید را افزایش می‌دهد.

• اشغال فضای کمتر روی PCB.

• مناسب برای تولید انبوه و کاهش هزینه‌های تولید.

• عملکرد بهتر در فرکانس‌های بالا.

• به دلیل اندازه کوچک‌تر، وزن کمتری دارد و برای بردهای کوچک‌تر بسیار مناسب است.

معایب:

• نصب و تعمیرات دستی دشوارتر، زیرا پایه‌های قطعه به سطح PCB متصل هستند و دسترسی به آن‌ها مشکل‌تر است.

• عدم مناسب بودن برای قطعات با توان بالا.

3. مقایسه ویژگی‌ها: DIP vs. SMD

در اینجا تفاوت‌های اصلی این دو فناوری را در قالب یک جدول مشاهده می‌کنید:

4. کاربردهای هرکدام:

DIP بیشتر در طراحی‌های سنتی، ریزپردازنده‌ها، تجهیزات صوتی و تصویری و دستگاه‌هایی که نیاز به تعمیرات دستی دارند، استفاده می‌شود. این قطعات برای پروژه‌هایی که نیاز به قطعات بزرگتر و مقاوم‌تری دارند، مانند نمایشگرهای بزرگ فضای باز و صنایع قدرت، مناسب‌تر هستند.

SMD در دستگاه‌های مدرن و پروژه‌هایی که نیاز به فضای کمتر، تولید سریع‌تر و کاهش هزینه دارند، بسیار پرکاربرد است. این قطعات در تولیدات انبوه و طراحی‌های فشرده مانند گوشی‌های همراه، تلویزیون‌های ال‌سی‌دی، تجهیزات پزشکی و خودروسازی استفاده می‌شوند.

5. نکات مهم برای انتخاب:

قبل از انتخاب بین SMD و DIP، بهتر است به عواملی مانند فضای برد، هزینه تولید، نوع استفاده و تعمیرات مورد نیاز توجه کنید:

• SMD برای طراحی‌های فشرده و نیاز به تولید انبوه و سریع مناسب‌تر است.

• DIP برای طراحی‌های پیچیده‌تر و نیاز به تعمیرات دستی، قطعات پرقدرت یا پروژه‌های آزمایشی توصیه می‌شود.

6. نتیجه‌گیری

در نهایت، انتخاب بین DIP و SMD به نوع پروژه، نیازهای طراحی و تولید و هزینه‌ها بستگی دارد. برای پروژه‌های بزرگ و پیچیده که نیاز به تعمیرات دستی دارند، DIP مناسب است. اما اگر به دنبال فضای کمتر، سرعت تولید بیشتر و هزینه پایین‌تر هستید، SMD گزینه بهتری خواهد بود.
