ترموستات جوجه کشی مدل w1209

ترموستات جوجه کشی مدل w1209

ترموستات ابزاری برای ثابت نگه داشتن دمای یک محفظه یا محیط به‌صورت کاملا اتوماتیک است و با توجه به محلی که به کار می‌رود دارای انواع مختلف مکانیکی و الکترونیکی و … است. ماژول ترموستات دیجیتال XH-W1209 با نمایشگر و کلیدهای کنترلی یکی از انواع ماژول های ترموستات خوش ساخت با قیمتی مناسب است که با دو مد عملکرد متفاوت می‌توان از آن برای کنترل دما در دستگاه هایی مانند جوجه کشی، سیستم‌های سرمایشی و گرمایشی استفاده کرد. این ترموستات همانند سایر ترموستات‌ها در مدار دستگاه‌های سرمایشی یا گرمایش قرار گرفته و پس از رسیدن دما به نقطه‌ی مطلوب مدار را قطع کرده و دستگاه را خاموش می‌کند و مجددا پس از آنکه دما نسبت به نقطه‌ی مطلوب به اندازه‌ی معینی فاصله گرفت، مدار را وصل کرده و دستگاه روشن می‌شود. به این روش دما در نقطه‌ی دلخواه تنظیم می‌شود.

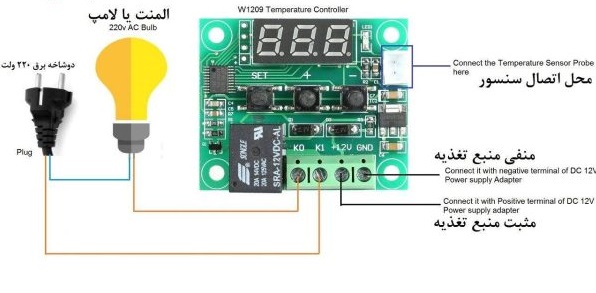

بر روی ماژول دماسنج دیجیتال XH-W1209 یک سون سگمنت سه رقمی برای نمایش دما و سه کلید برای تغییر تنظیمات ماژول قرار داده شده‌است. یک ترمینال پیچی ۴ تایی بر روی برد قرار دارد که دو تای آن مربوط به تغذیه است که باید به ۱۲ ولت DC متصل شود و دوتای دیگر (K0,K1) کنتاکت نرمالی اوپن رله ۲۰ آمپر روی برد است که هنگامی‌که دما به نقطه‌ی مورد نظر رسید، وصل شده و ال ای دی قرمز روی برد نیز روشن می‌شود .

مشخصات فنی:

• مدل : XH-W1209
• تغذیه: ۱۲VDC
• ماکزیمم جریان رله : ۲۰ آمپر
• روش کنترل دما : روشن و خاموش کردن دستگاه گرمایشی یا سرمایشی
• محدوده ی کنترل دما : ۵۰- تا ۱۱۰ درجه ی سانتی گراد
• رزولوشن : ۰٫۱ درجه‌ی سانتی گراد در بازه‌ی دمایی ۹- تا ۹۹٫۹ درجه‌ی سانتی گراد (در سایر بازه های دمایی رزولوشن ۱ درجه است)
• زمان پاسخ : ۰٫۵ ثانیه
• نوع سنسور دما : سنسور NTC ضد آب ۱۰ کیلو اهم
• شرایط محیطی : ۱۰- تا ۶۰ درجه‌ی سانتی گراد و رطوبت ۲۰ تا ۸۵ درصد

روش استفاده و تنظیمات ماژول ترموستات دیجیتال XH-W1209:

به منظور تغییر مد های کاری و تنظیم ترموستات به حالت دلخواه بر روی برد سه کلید تعبیه شده که یکی با SET و دوتای دیگر با + و – نام گذاری شده‌اند. برای تنظیم دمایی که رله باید درآن دما وصل شود کلید SET را یک لحظه فشار دهید. در این حالت سون سگمنت شروع به چشمک زدن می‌کند. با دکمه های + و – می‌توان دما را افزایش و کاهش داد، دمای تحریک در حالت پیش فرض بر روی ۲۸ درجه‌ی سانتی گراد تنظیم شده‌است (با نگه داشتن دکمه + و – می‌توانید تغیرات را با سرعت بیشتری انجام دهید). ماژول دماسنج دیجیتال XH-W1209 دارای ۷ مد تنظیمات P0 تا P6 است که برای وارد شدن به آن کافی است دکمه SET را به مدت ۵ ثانیه نگه دارید، سپس وارد تنظیمات می‌شوید برای جابه جا شدن بین مد های P0 تا P6 از دکمه + و – استفاده کنید . برای وارد شدن به یک مد ابتدا مد مورد نظر را انتخاب کرده و به‌صورت لحظه‌ای دکمه SET را فشار دهید و برای خارج شدن از حالت تنظیمات نیز مجددا دکمه‌ی SET را به مدت ۳ ثانیه نگه دارید. لازم به ذکر است که در صورتی‌که سنسور دما به ماژول وصل نباشد، بر روی نمایشگر، کاراکتر ” LLL ” نمایش داده می‌شود.

مد های تنظیمات ماژول ترموستات دیجیتال XH-W1209:

• P0 : ماژول ترموستات دیجیتال XH-W1209 دارای دو حالت گرمایشی و سرمایشی است در حالت سرمایشی اگر دما بیشتر از دمای مبنا شود و در حالت گرمایشی اگر دما کمتر از دمای مبنا شود، رله عمل می کند. برای انتخاب حالت سرمایشی (C) و برای انتخاب حالت گرمایشی (H) را انتخاب می‌کنیم.
• P1 : برای اینکه تغییرات جزیی دما نسبت به دمای مبنا باعث تغییر وضعیت رله و در نتیجه روشن و خاموش شدن پی در پی سیستم گرمایش یا سرمایش نشود یک تلورانس حساسیت در نظر گرفته شده که در حالت عادی بر روی ۲ درجه تنظیم شده‌است. برای مثال اگر دمای مبنا روی ۵۰ درجه تنظیم شده باشد و تلورانس حساسیت بر روی ۵ درجه باشد تا رسیدن دما بر روی ۴۵ درجه رله عمل نمی‌کند . حساسیت، در بازه‌ی ۰٫۱ تا ۱۵ درجه قابل تنظیم است .
• P2 : برای تنظیم حداکثر مجاز دما است که در حالت عادی بر روی ۱۱۰ درجه تنظیم شده و ماکزیمم آن نیز ۱۱۰ درجه است .
• P3 : برای تنظیم حداقل مجاز دما است که در حالت عادی بر روی ۵۵- درجه تنظیم شده و کمترین آن نیز ۵۵- درجه است.
• P4 : به‌منظور کالیبره کردن دماسنج ماژول ترموستات ۱۲۰۹ از این مد استفاده می‌شود، به این صورت که هر گاه دمای اندازه گیری شده توسط سیستم و دمای واقعی اختلاف داشت، می‌توان این اختلاف را در این قسمت وارد کرد. در حالت عادی این عدد صفر است و می‌توان آن را در بازه‌ی ۰٫۷- تا ۷ تنظیم کرد .
• P5 : به منظور تنظیم مدت زمان تاخیر رله برای فعال شدن پس از گذشتن از دمای مبنا از این قسمت استفاده می‌شود. این مقدار در حالت عادی صفر و در بازه ی ۰ تا ۱۰ دقیقه قابل تنظیم است.
• P6 : از این گزینه برای تنظیمات هشدار رسیدن به دمای حداکثر استفاده می‌شود. هشدار در حالت پیش فرض خاموش است و با روشن کردن آن پس از رسیدن به دمای حداکثر که در حالت پیش فرض ۱۱۰ درجه سانتی گراد است بر روی نمایشگر “—” نمایش داده می‌شود
