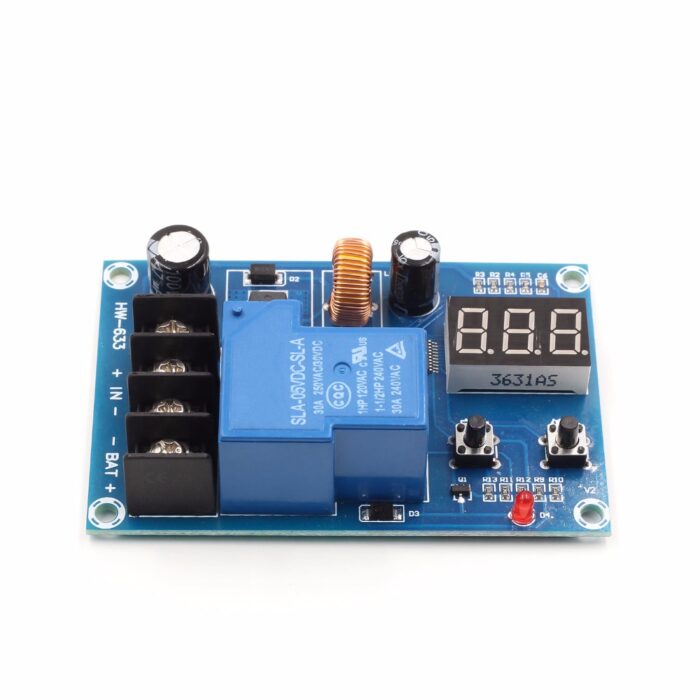

ماژول شارژر اتوماتیک m604

این ماژول یک کنترلر شارژ دیجیتال با محدوده ولتاژ گسترده (6–60 ولت) است که برای مدیریت شارژ انواع باتریها از جمله لیتیومی، سرب-اسید، نیکل-کادمیوم و خشک طراحی شده است. کلیدی‌ترین ویژگی آن تنظیم دقیق ولتاژ شارژ و قطع با دقت ۰.۱ ولت و نمایش لحظه‌ای وضعیت باتری روی صفحه‌نمایش سون سگمنت است .

ویژگی‌های اصلی و پارامترهای کلیدی
1. ولتاژ ورودی:
– محدوده ۶ تا ۶۰ ولت DC (حداکثر تحمل ولتاژ: ۸۰ ولت) .
2. خروجی:
– جریان پیوسته: ۳۰ آمپر (طبق برخی منابع ۵ آمپر )، نوع خروجی: مستقیم (Direct Output) .
3. دقت و کنترل:
– دقت نمایش ولتاژ: ±۰.۱ ولت، تلرانس تنظیمات: ±۰.۱ ولت .
4. حفاظت‌ها:
– شامل محافظت در برابر شارژ بیش‌ازحد، دشارژ عمیق، اتصال کوتاه و جریان بیش‌ازحد .
5. ابعاد و سازگاری:
– ابعاد: ۵۴ × ۸۱ × ۱۸ میلی‌متر، دمای کاری: ۴۰- تا ۸۵+ درجه سانتیگراد

روش تنظیم ماژول برای کاربردهای مختلف
– تنظیم ولتاژ شروع شارژ (Start Voltage):
– کلید Start را ۳ ثانیه نگه دارید تا نمایشگر چشمک بزند. سپس با کلیدهای Start (افزایش) و Stop (کاهش) ولتاژ مورد نظر را تنظیم کنید .
– تنظیم ولتاژ قطع شارژ (Stop Voltage):
– کلید Stop را ۳ ثانیه نگه دارید و مشابه بالا ولتاژ توقف را تعیین کنید .
– بازنشانی تنظیمات:
– نگه‌داشتن همزمان هر دو کلید تا نمایش عدد ۸۸۸ (بازگشت به تنظیمات کارخانه) .

⚠️ نکته کاربردی: برای باتری‌های سرب-اسید ۱۲ ولت، ولتاژ شروع معمولاً ۱۱ ولت و ولتاژ قطع ۱۳.۸ ولت تنظیم می‌شود. برای باتری‌های ۲۴ ولت (مثل سیستم‌های خورشیدی)، این مقادیر را دوبرابر کنید .

نحوه اتصال و راه‌اندازی
1. ورودی تغذیه:
– منبع تغذیه خارجی (مثل آداپتور یا پنل خورشیدی) به ترمینال‌های ورودی (Input) متصل شود.
2. اتصال باتری:
– باتری به ترمینال‌های BAT+ و BAT- وصل گردد .
3. خروجی بار:
– دستگاه مصرف‌کننده مستقیماً به خروجی ماژول متصل می‌شود.
4. پس از قطع برق:
– ماژول به‌طور خودکار شارژ را از سر می‌گیرد (نیاز به فشار دکمه Start نیست) .

محدودیت‌ها و ملاحظات فنی
– جریان خروجی:
– حداکثر جریان پیوسته ۳۰ آمپر است، اما برای کاربردهای با جریان بالا (مثل باتری خودرو ۷۰Ah) نیاز به خنک‌کننده اضافه دارد .
– سازگاری باتری:
– برای باتری‌های لیتیومی ۲ سل (۷.۴ ولت) تا سرب-اسید ۶ سل (۷۲ ولت) مناسب است، اما برای انواع خاصی مانند LiFePO۴ نیاز به تنظیم دقیق ولتاژ قطع/وصل دارد .
– تداخل با سیستم‌های خورشیدی:
– در صورت استفاده از پنل‌های با ولتاژ بالاتر از ۶۰ ولت (مثلاً ۳۰ ولت خروجی پنل ۳۳۰ وات)، از یک تنظیم‌کننده ولتاژ اضافه استفاده کنید

جمع‌بندی: کاربردها و گزینه‌های جایگزین
– کاربردهای توصیه‌شده:
– سیستم‌های UPS کوچک، پشتیبان‌گیری باتری موتور برق، ذخیره‌سازی انرژی خورشیدی، و رباتیک .
– گزینه‌های جایگزین:
– برای جریان‌های بالاتر از ۵ آمپر: ماژول‌های مبتنی بر رله صنعتی (مثل HCW-M634).
– برای باتری‌های لیتیومی اختصاصی: ماژول‌های سری TP4056 یا BMS چندسل .
